磁界測定システム

電磁界3軸フィールドメーター

NHT-3DはWAVEソフトウエアを用いることでパルス変調された磁界を測定・解析することが出来ます。 これにより、オシロスコープとスペクトラムアナライザの両機能を同時に使うことが出来ます。

※Microrad http://www.microrad.it/

Microrad社は高品質な部材と多様な製造工程によってセンサーを作り上げています。また、継続的な研究開発の結果、機能性や効率性及び性能の改善が実現されています。

プローブ

Microrad社のプローブは常に進化し、専門的なノウハウと永年に渡る研究開発の成果が等方性センサーです。
このセンサーは広いダイナミックレンジを保ち、パルス波形信号にも対応しており、最近のデジタル変調信号源に起因する電磁界測定に不可欠です。

仕様
Type Size Frequency Range
01E   100 kHz ~ 6.5 GHzE Field0.2 ~ 360 V/m (CW)
02E   400 kHz ~ 40 MHzE Field2 ~ 800 V/m
02H   300 kHz ~ 30 MHzH Field0.016 ~ 16 A/m
03E   100 kHz ~ 18 GHzE Field0.8 ~ 340 V/m
04E   3 MHz ~ 40 GHzE Field0.5 ~ 350 V/m
06E   100 kHz ~ 6.5 GHzE Filed0.35 ~ 650 V/m
10B   1 Hz ~ 400 kHzB Field0.1 µT ~ 1 mT
10H   DCB Field1 µT ~ 4 mT
11E   1 Hz ~ 400 kHzE Field20 V/m ~ 20 kV/m
20H   0 ~ 1000 HzB Field1 mT ~ 15 T
30H   0 ~ 1000 HzB Field200 µT ~ 600 mT
20B 100cm2 1 Hz ~ 20 kHzB Field300 nT ~ 16 mT
30B 100cm2 1 Hz ~ 400 kHzB Field300 nT ~ 16 mT
33N 100cm2 1 Hz ~ 20 kHzE Field20 V/m ~ 20 kV/m
1 Hz ~ 20 kHzB Field300 nT ~ 16 mT
DCB Field1 µT ~ 4 mT
33P 100cm2 1 Hz ~ 400kHzE Field20 V/m ~ 20 kV/m
1 Hz ~ 400 kHzB Field300 nT ~ 16 mT
DCH Field1 µT ~ 4 mT

メーター

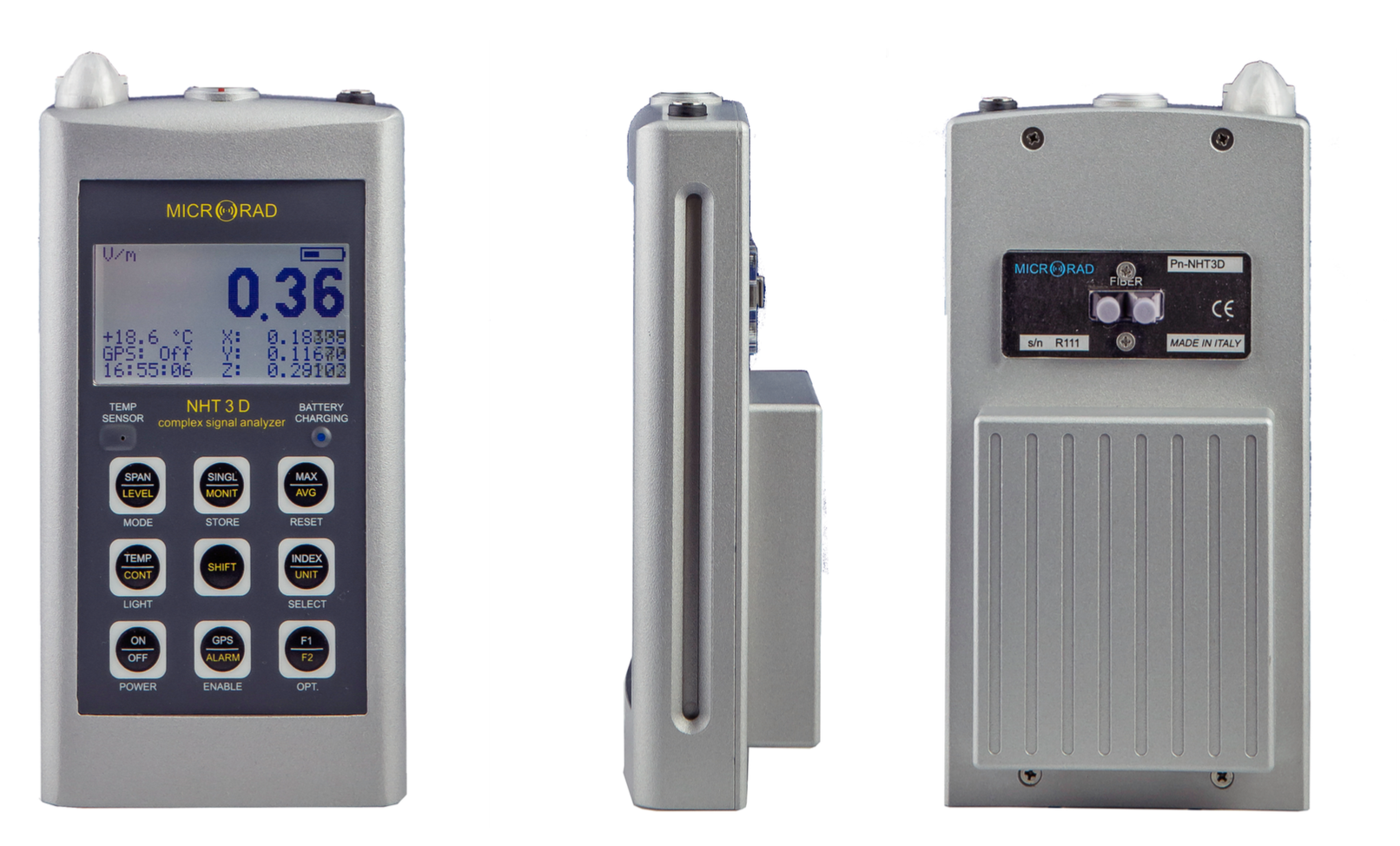

NHT 3D

NHT-3Dは電界及び磁界測定のハンドヘルド・アナライザです。0Hzから400kHzの周波数領域では複雑な波形の解析が、また40GHzまでに渡る周波数領域では広帯域信号の測定が可能です。プローブの選択によって様々な環境における測定やEU指令への 適合性を試験することが出来ます。

特長
  • 任意波形の磁界、電界を選択的に測定
  • 選択モード:0Hz~400kHz
  • 広帯域モード:~40GHz
  • 時間領域解析(自動又はマニュアルトリガーのオシロスコープ・モード)
  • 周波数解析とリアルタイム・スペクトラム解析(65536サンプルFFT)
  • ダイナミックレンジ →100dB(固定レンジで)
  • ICNIRPインデックス表示が可能
  • 測定値表示:RMS,IRMS,Max,Min,instant,Fmax
  • 安全基準に基づいたリミット表示
  • GPSレシーバと温度センサーを装備
  • 電源:24時間持続のリチウムイオン電池
  • 光ファイバー通信(~40m)
用途

エネルギー、通信、医療、鉄道、自動車、軍事など

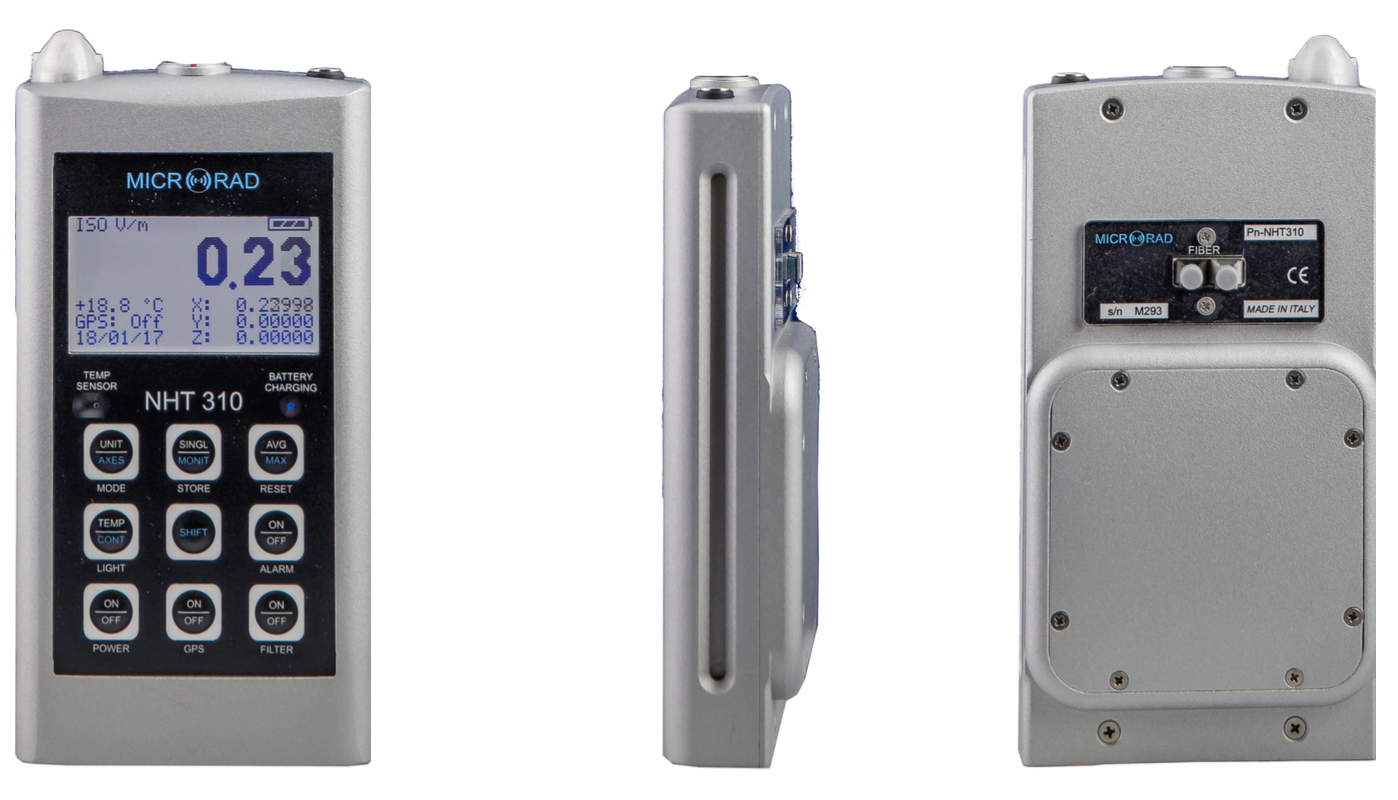

NHT 310

NHT310は広い周波数領域に渡って電界、磁界、電磁界の測定が可能です。適切なプローブの選択で静磁界からミリ波までの広い周波数をカバーします。

特長
  • 0Hzから40GHzまでの広帯域に渡る測定が可能
  • プローブの選択により電界、磁界、電磁界の測定が可能
  • 堅牢な筐体:アルムニウム・マグネシウム合金シェル
  • 内臓温度センサとGPS
  • 70時間のバッテリ持続時間
  • データロガー:21000サンプル
  • 複数のモニタリングとロギングが可能

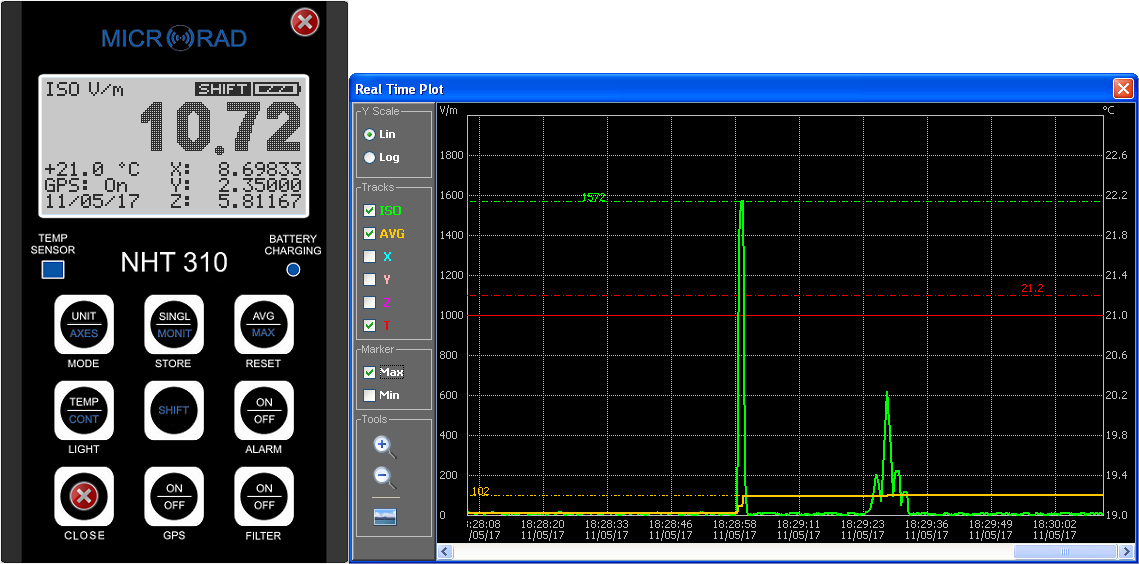

  • 測定結果とデータを表示するMicrolinkソフト
  • 光インタフェース/USBリンク
