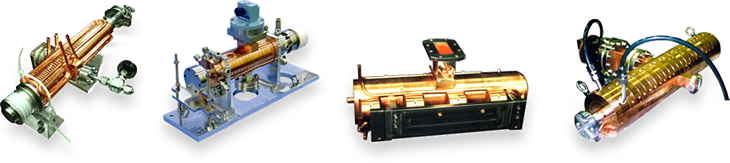

小型電子線形加速器

電子線形加速器は電子を光の速度近くまで加速し、高エネルギー状態にさせる装置です。
独自開発のこの小型電子加速器は、最大ビームエネルギーが50MeV、加速管長が70cm 以下で高電界加速が 可能な電子加速器です。本装置により、自由電子レーザー、シンクロトロン放射、コンプトン散乱などの研究用 のみならず、医療用具滅菌などの医療応用分野で大きな成果が上がっています。
また、放射線がん治療や非破壊検査、高エネルギー物理学まで多岐にわたる分野で活躍しています。

※ 特許第3010169 号  US Patent 6316876B1

1MeV X-Band 小型加速器

仕様
加速構造オンアクシス定在波型
加速管材質OFHC
加速管長25cm
加速周波数9400MHz
Qo値8,500
シャントインピーダンス70MΩ⁄m
ビームエネルギー1MeV@250kW
ビーム電流150mA

10MeV C-Band 小型加速器

仕様
加速構造オンアクシス定在波型
加速管材質OFHC
加速管長25cm
加速周波数5712±0.1MHz
Qo値13,000
シャントインピーダンス80MΩ⁄m
ビームエネルギー10MeV@12MW
ビーム電流100mA

6MeV S-Band 加速管

仕様
加速構造サイドカップル定在波型
加速管材質OFHC
加速管長40cm
加速周波数2856±0.1MHz
Qo値14,500
シャントインピーダンス130MΩ⁄m
ビームエネルギー6MeV@2.5MW
ビーム電流100mA

10MeV C-Band 小型加速管

仕様
加速構造オンアクシス定在波型
加速管材質OFHC
加速管長90cm
加速周波数5712±0.1MHz
Qo値11,000
シャントインピーダンス75MΩ⁄m
ビームエネルギー10MeV@4MW
ビーム電流100mA

10MeV S-Band 小型加速管

仕様
加速構造オンアクシス定在波型
加速管材質OFHC
加速管長70cm
加速周波数2856±0.5MHz
Qo値14,200
シャントインピーダンス60MΩ⁄m
ビームエネルギー10MeV@5MW
ビーム電流150mA

10MeV S-Band 加速管

仕様
加速構造オンアクシス定在波型
加速管材質OFHC
加速管長150cm
加速周波数2856±0.1MHz
Qo値14,300
シャントインピーダンス70MΩ⁄m
ビームエネルギー10MeV@2MW
ビーム電流100mA

2MeV S-Band 加速器

仕様
加速構造サイドカップル定在波型
加速管材質OFHC
加速管長15cm
加速周波数2856MHz
Qo値14,500
シャントインピーダンス90MΩ⁄m
ビームエネルギー2MeV@2MW
ビーム電流500mA
