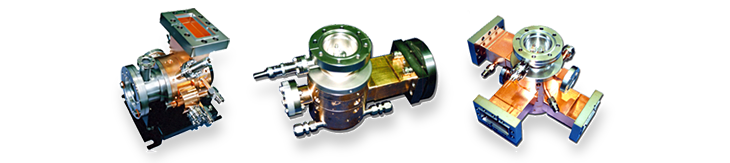

RF電子銃

RF 電子銃はマイクロ波電力を用いて電子の発生と加速を同時に高電界で行う装置です。

エーイーティーでは熱陰極⁄光陰極RF電子銃、三極管構造のRF電子銃、及び同軸共振器を使ったマイクロミニチュア RF 電子銃などの開発・研究を行っています。

三極管型RF 電子銃は、バックボンバードメント現象を無くし、 電子ビームのエミッタンスを低減させ、同時にパルス幅の制御を可能にする画期的な製品です。
また、新型の 直径5mmのマイクロミニチュアRF電子銃は、医療用・工業用の電子源やX 線源としての応用が可能です。

π⁄2 モード サイドカップル RF 電子銃

仕様
加速構造サイドカップル定在波型
加速周波数2856MHz(@30℃~45℃)
RFカップリングβ=3.0±0.5
シャントインピーダンス90MΩ⁄m
ビームエネルギー2MeV
ビーム電流500mA

π⁄2 モード オンアクシス カップル RF 電子銃

仕様
加速構造オンアクシス定在波型
加速周波数2856MHz(@30℃~45℃)
RFカップリングβ=2.5±0.5
シャントインピーダンス60MΩ⁄m
ビームエネルギー2MeV
ビーム電流1A

マルチフィード多空洞 RF 電子銃

仕様
加速構造マルチフィード・多空洞型
加速周波数2856MHz(@30℃~45℃)
RFカップリングβ=2.0~4.0
シャントインピーダンス55MΩ⁄m
ビームエネルギー3MeV
ビーム電流500mA

λ/4 同軸共振器型 RF 電子銃

マイクロミニチュア RF 電子銃

仕様
加速構造λ/4同軸共振器型
周波数2856MHz
陰極径1mm
電子源CNT陰極

   カタログ
RF電子銃
1,904KB
