導波管

ペン・エンジニアリング社(PENN Engineering Components, Inc.)の導波管は、MILのスペックを満たす非常に高品質な製品で、通信や軍用に広く応用されています。
同社では、導波管の素材を始め、各種導波管のカスタムオ-ダ-の開発・製造も行っております。

※PENN Engineering Components, Inc. http://www.pennengineering.com/
ペン・エンジニアリング社(米国)は、マイクロ波の分野を主とする導波管の開発・製造メーカーです。

スタンダードタイプ導波管

特 長

導波管サイズ
WR650 から WR3まで選択可能です。
またハーフハイト ・ ダブルリッジなどの矩形導波管のカスタムにも応じています。
素材
アルミニウム、無酸素銅、青銅、インバー、ステンレス鋼、コイン ・ シルバーなどを含むほとんどの合金で製作致します。
真鍮、ベリリウム合金で柔軟なツイスタブルフレキシブル導波管も製作しており、これらは、ゴム (ビニール、ネオプレン等) ジャケット有無に関わらず可能です。
導波管フランジ
WR3 から WR650 に UG、CMR、CPRF、CPRG、カバー、チョーク、ラオス、PBR、UDR、UBR、パー、CBR、BRJ、UER、UAR、など特別なフランジもカスタムに応じています。
これらは、アルミや真鍮だけでなく、リクエストに応じてその他の合金での製作も可能です。

導波管
サイズ
周波数範囲
GHz
WR-6501.12-1.17
WR-4301.70-2.60
WR-3402.20-3.30
WR-2842.60-3.95
WR-2293.30-4.90
WR-1873.95-5.58
WR-1594.90-7.05
WR-1375.85-8.20
WR-1127.05-10.0
WR-1027.00-11.0
WR-908.20-12.4
WR-7510.0-15.0
WR-6212.4-18.0
WR-5115.0-22.0
WR-4218.0-26.5
WR-3422.0-33.0
WR-2826.5-40.0
WR-2233.0-50.0
WR-1940.0-60.0
WR-1550.0-75.0
WR-1260.0-90.0
WR-1075.0-110.0
同軸導波管変換器
N、SMA、SSMA、3.5、2.9(K)、2.4(V)コネクタ
スタンダードゲインホーン
ゲイン:10、15、20dB
方向性結合器
結合度:20、30、40、50dB
フレキシブル導波管
シームレス ツイスタブル(ジャケット指定)
ツイスト導波管
曲角度:90°、45°
マスターHベンド・Eベンド
曲角度:90°、45°
Hベンド・Eベンド
曲角度:90°、45°
ハイパワーロード
平均電力
WR90   :225W  WR159 :625W
WR284:1200W  WR650:1500W

 ◆他にもカステムにて製作可

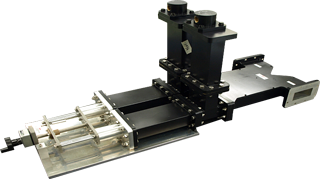

大電力マイクロ波コンポーネント

AET設計製作
  • CST社MWSシミュレーションによる高精度化、高性能化設計
  • 各種加速器、レーダー装置に対応
  • Cバンド、Xバンドにも対応可能

特長

  • 小型で高耐電力
  • 導波管、同軸の回路に合わせた選択
  • 加速器、プリバンチャ回路に最適
以下はエーイーティーの実績品です。

方向性結合器(ループ型)

周波数2.8~2.9GHz 結合度30dB
方向性20dB以上ピーク電力5MW
平均電力60kW冷却方式水冷
加圧SF6 0.2MPa

3dBハイブリッド(ショートスロット型)

周波数2.8~2.9GHz結合度3±0.3dB
方向性25dBピーク電力30MW
平均電力5kW加圧SF6 0.2MPa

フレキシブル導波管

周波数2.8~2.9GHzVSWR1.1以下
挿入損失0.1dB/m以下ピーク電力30MW
平均電力5kW加圧SF6 0.2MPa

大電力減衰器

周波数2.8~2.9GHz移相量0~15dB
減衰量安定度0.01dB/℃ピーク電力30MW
平均電力5kW駆動方式ACサーボシステム
加圧SF6 0.2MPa

ビューポート付ベンド

周波数2.8~2.9GHz移相量1.05以下
ピーク電力30MW平均電力5MW
加圧SF6 0.2MPa

RF合成器(3ポート型)

周波数2.8~2.9GHz挿入損失0.2dB以下
VSWR1.05以下ピーク電力5MW
平均電力60kW冷却方式水冷
加圧SF6 0.2MPa

大電力移相器

周波数2.8~2.9GHz移相量0~360度
位相安定度0.02度/℃ピーク電力30MW
平均電力5kW駆動方式ACサーボシステム
加圧SF6 0.2MPa

6dBハイブリッド(十字交差型)

周波数2.8~2.9GHz結合度6±0.3dB
方向性25dB以上ピーク電力30MW
平均電力5kW加圧SF6 0.2MPa
