高エネルギーX線非破壊検査システム

可搬タイプX線非破壊検査システム

橋梁・橋脚や産業プラント設備などの大規模構造物の非破壊検査や貨物コンテナの危険物検査には高い透過力をもつ高エネルギーX線が必要です。 このような用途では従来のX線管よりもエネルギーが高いX線を発生できるマイクロ波線形加速器(リニアック)が利用されます。

エーイーティーが提供する高エネルギーX線非破壊検査システムは、X-band(加速周波数9.3GHz)のマイクロ波電子加速器を使用し、小型・軽量化を実現しました。
そのため、可搬性に優れ、制限の多い検査現場でも柔軟に対応することができます。 低エネルギータイプ(0.95MeV)と高エネルギータイプ(3.95MeV)の2タイプをご用意しております。 お客様のニーズに合わせた仕様の高エネルギーX線発生装置の設計製造も承ります。

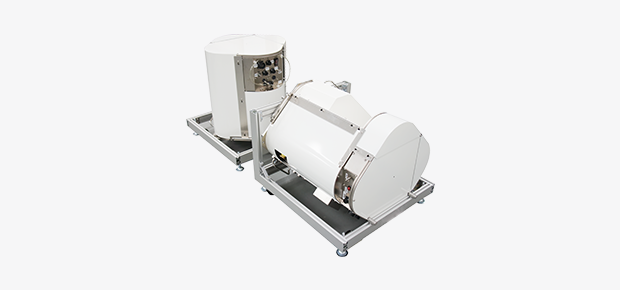

低エネルギータイプ非破壊検査システム外観
特長
  • オンサイト検査:小型かつ軽量で狭あい部や高所での検査が可能
  • 高速撮像・短時間検査:高出力X線により検査時間の短縮を実現
  • ダイナミック撮像:外部トリガ信号タイミング同期による動体の検査

事例

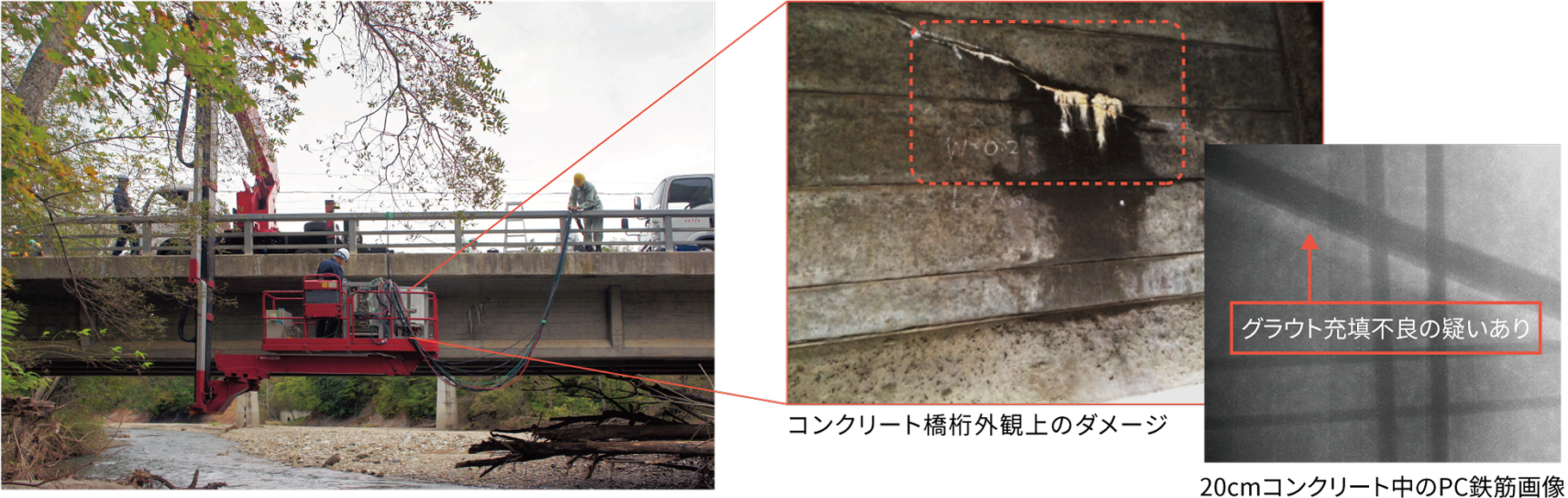

PCコンクリート橋梁・橋桁の現場X線検査

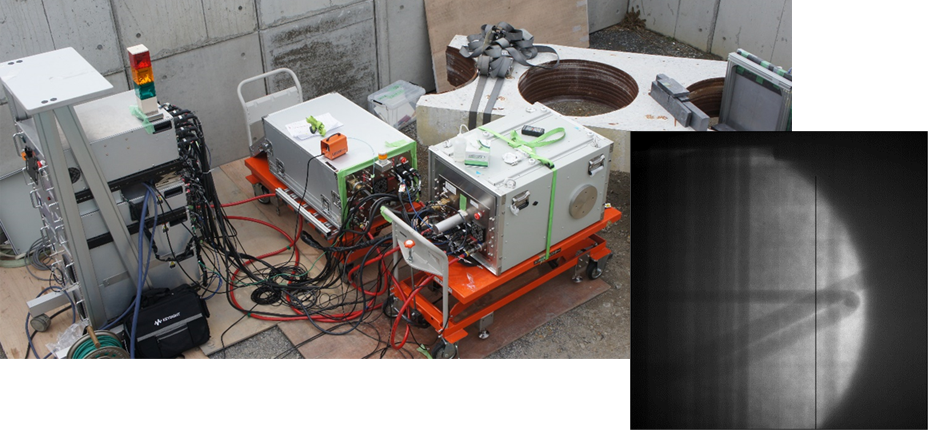

コンクリート中空床版内のPC鉄芯計測

透過X線画像
(FlatpPanel Detector)

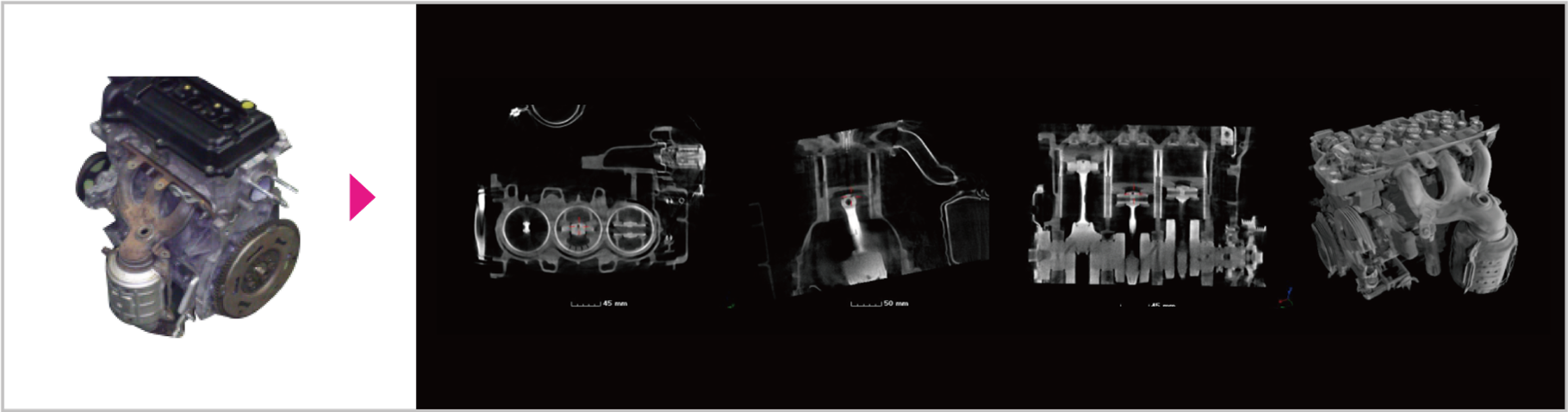

3気筒エンジンサンプル3D-CT画像

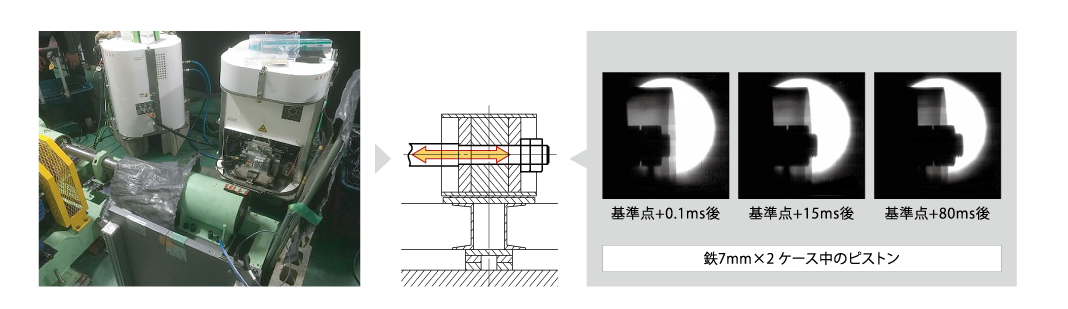

高速回転体や駆動体との同期撮影による疑似静止画像

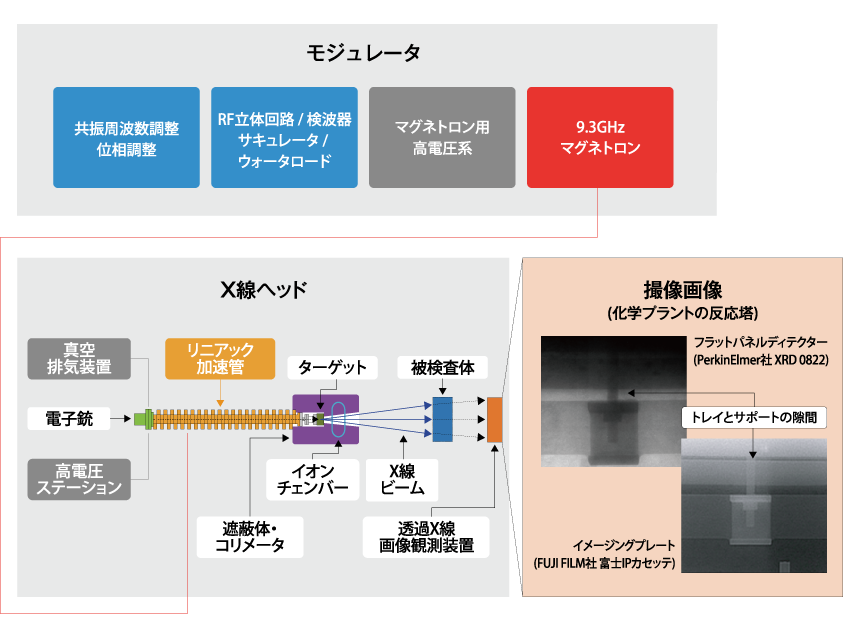

システム構成例

化学プラントのオンサイト非破壊検査

仕様
  低エネルギータイプ 高エネルギータイプ
加速エネルギー 0.95MeV3.95MeV
線量(@1m) 50mGy/min2000mGy/min
照射野(@1m) Φ300mmΦ300mm
パルス繰り返し 300pps200pps
質量X線ヘッド45kg142kg
モジュレータ42kg68kg
制御ユニット95kg120kg
冷却水チラー制御ユニット内に組込50kg
サイズX線ヘッド50×50×68cm50×50×81cm
モジュレータ50×50×60cm50×50×87cm
制御ユニット60×60×120cm60×60×140cm
冷却水チラー制御ユニット内に組込44×67×74cm
使用可能場所任意(放射線管理区域設定要) 指定シールドルーム内及び橋梁検査のみ(放射線管理区域設定要)
