モーター

モーターは電気エネルギーを利用するため、その設計にはやはり電磁界シミュレーションが重要です。
  • 電気自動車、ハイブリッド車
  • 鉄道、航空機
  • ファン、ブロワーとポンプ
  • 工作機械、電動工具
  • 家電製品
  • ディスクドライブ
などのモーターの性能と効率を最適化することに役に立ちます。

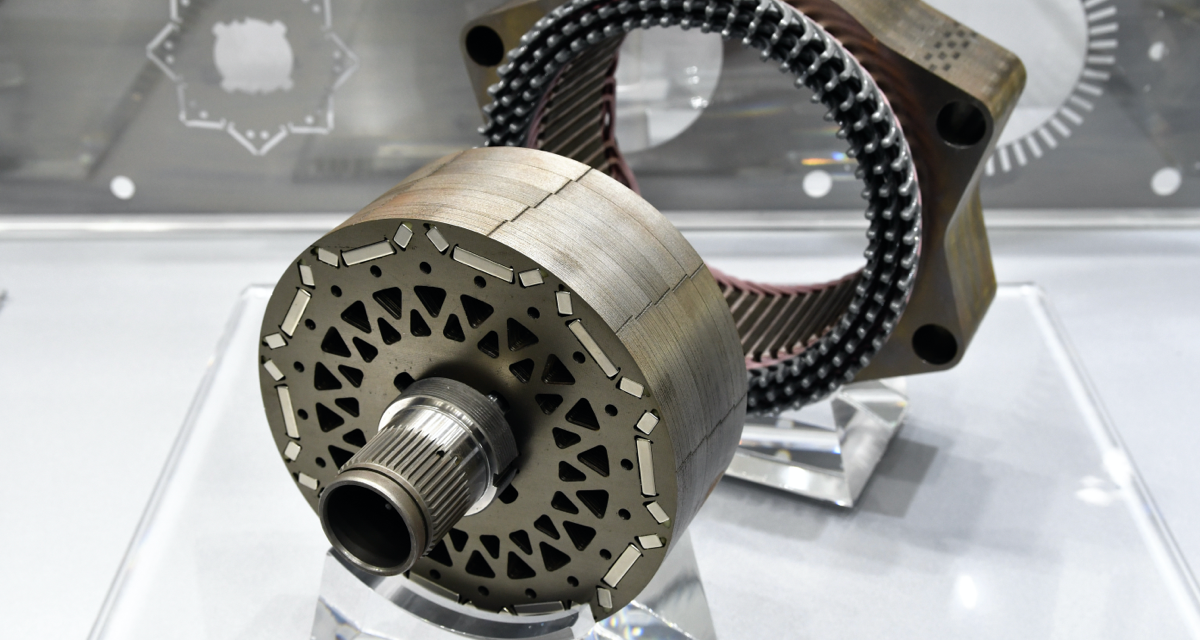

トルクの最適化: トラクション用永久磁石同期電動機(PMSM)

自動車や輸送システムのトラクションに使用される永久磁石同期電動機(PMSM)(8極200Hz)について、平均トルクを最大化すると共にトルクリップルを最小化することを目的としたシミュレーションと最適化の事例をご紹介します。

同軸磁気ギアの電子機械的カップリング・シミュレーション

磁気により応力伝達する磁気ギアは、機械式ギアのようなパーツ同士の接触による騒音が無く、磨耗による損失もありません。高トルク密度の達成を目的として、主に電気機械に使用されます。本資料ではCST EM STUDIO(CST EMS)によるシミュレーション事例を紹介し、このタイプの磁気トルクの解析手順と便利な機能について説明します。

表面永久磁石モータのコギングトルク計算

4極表面永久磁石モータ(PMSM)のコギングトルクを計算した例です。角度をパラメータとするパラメータスイープを行い、ロータにかかるトルクを計算します。この計算には永久磁石があればよく、固定子巻線の励起は不要のためモデル化していません。

SRモータの電磁界シミュレーション

SRモータの最適化設計には磁石設計と動的性能の2つの側面があります。SRモータのシミュレーションは、CST EM STUDIO(CST EMS)の2Dまたは3D静磁界ソルバーで行うことができます。
