マイクロ波電源

マグネトロン電源

スイッチング・モ－ド電源技術により小型化され、電源効率93％以上を実現しCWモード・Pulseモードの切り替えが可能です。

【周波数　2.45GHz 】

出力	型式	◎:Pulse&CW ○:CW	電源入力	メーカー
1.2kW	GA4324	○	180-265V 単相	Gerling
1.8kW	GA4319/4325	○	180-265V 単相	Gerling
2kW	GMP 20 K	◎	230V 単相	Sairem
3kW	GMP 30 K	◎	208/400V 3相	Sairem
3kW	GA4320	○	190-240V 3相	Gerling
6kW	GMP 60 K	◎	208/400V 3相	Sairem
6kW	GA4332	○	420/480V 3相	Gerling

【周波数　915MHz 】

出力	型式	◎:Pulse&CW ○:CW	電源入力	メーカー
5kW	GLP 50 K	◎	400V 3相	Sairem
18kW	GLP 180 K	◎	380/415V 3相	Sairem
35kW	GLP 350 K	◎	380/415V 3相	Sairem
50kW	GLP 500 K	◎	380/415V 3相	Sairem
75kW	GLP 750 K	◎	380/415V 3相	Sairem
100kW	GLP1000 K	○	380/415V 3相	Sairem

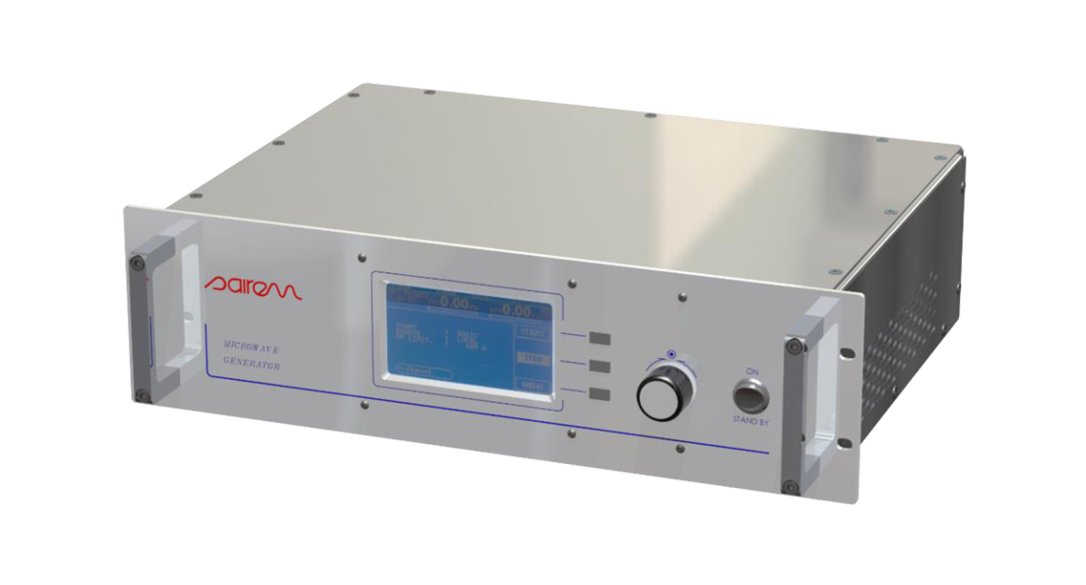

アイソレ－タ内蔵のソリッドステート型電源は安定した動作に加え、出力範囲は0Wから1Wステップで調整可能です。
周波数変動範囲は2.45GHzタイプは2400～2500MHzで、915MHzタイプは902MHz～928MHzで各々100kHzステップで可変が可能です。

周波数	出力	型式	◎:Pulse&CW ○:CW	電源入力	メーカー
2.45GHz	100W	UG SG 2325 100	○	230V 単相	Kuhne
	200W	GMS 200W	◎	100V/230V 単相	Sairem
	450W	GMS 450W	◎	100V/230V 単相	Sairem
	900W	GMX 900W	○	100V/260V 単相	Sairem
モジュール	200W	KMS 200W	○	110V/240V 単相	Sairem
	250W	KU SG 2.45-250A	○	32V DC	Kuhne
	450W	KMS 450W	○	110V/240V 単相	Sairem
915MHz	600W	GLS 600W	○	100V/230V 単相	Sairem

あらゆる負荷に対して、安定した出力・高速対応・低リップルを実現。特にイオン源に最適な装置です。

周波数	出力	型式	◎:Pulse&CW ○:CW	電源入力	メーカー
14GHz	2.2kW	GKP 22KP	○	400V 3相	Sairem
18GHz	2.2kW	GKP 24KP	○	400V 3相	Sairem
