高電圧ケーブル、コネクタ、レセプタクル

高電圧ケーブルアッセンブリ


特　長

  • ストレートとライトアングルのいずれかを終端として選択可能
  • 優れた高電圧特性で有名な高仕様EPR X-Rayケーブルを使用して製造

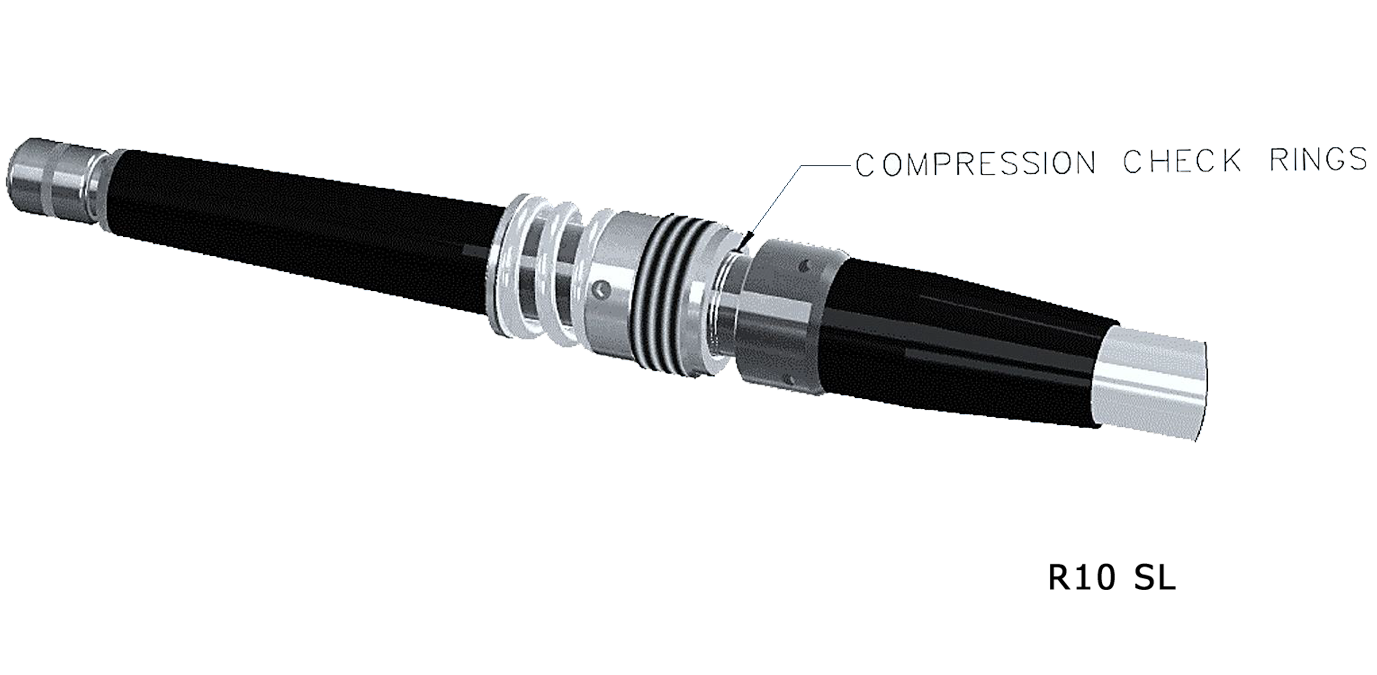

  • 寿命を延ばすことが証明されているスプリング付きコネクタも選択可能
高電圧 X線ケーブル

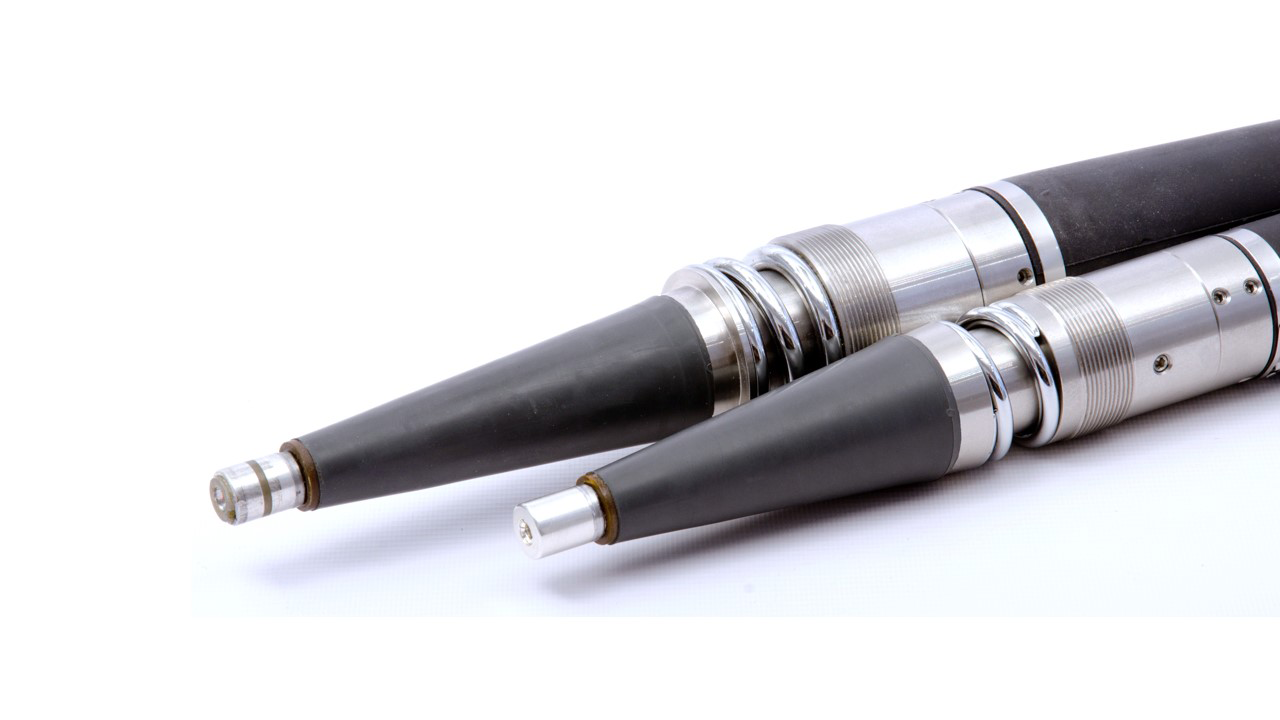

高電圧コネクタ・レセプタクル
ケーブルデータ

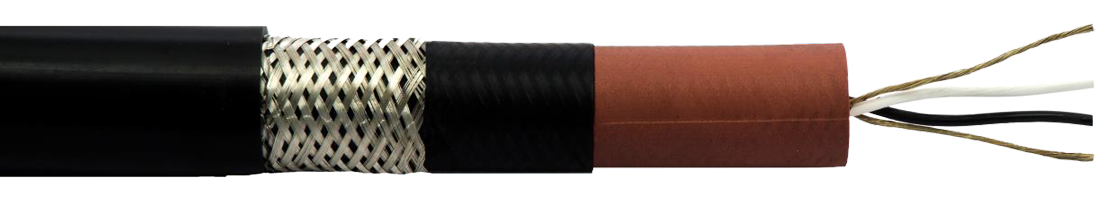

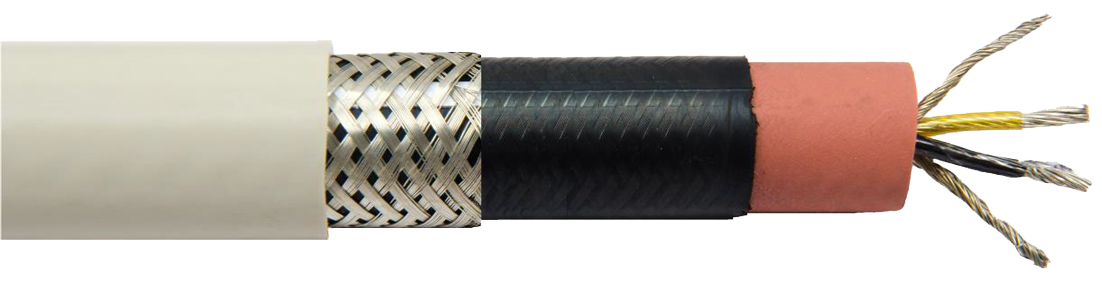

C2212
 C2042

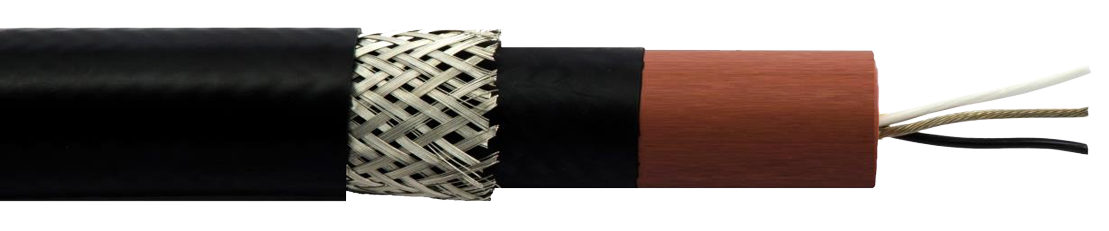

 C2236
定格電圧125kVDC230kVDC320kVDC
インピーダンス53Ω59Ω61Ω
キャパシタンス131pF/m115pF/m102pF/m
最小曲げ半径101mm152mm190mm
最小周辺温度-51℃-51℃-51℃
最大導体温度121℃121℃121℃
重量0.49kg/m1.07kg/m1.63kg/m
外径19.9mm31.1mm38.2mm
ケーブル概要
R10R10 SLR10 R/A R10 SL R/AR24R24 SLR24 R/AR24 SL R/A
C2212100kV100kV100kV100kV 100kV100kV
C2042 160-225kV160-225kV160-225kV160-225kV
C2236225kV225kV225kV225kV
R28R28 SLR28 R/A R28 SL R/AR30R30 SL R30 R/AR30 SL R/A
C2212
C2042225kV225kV225kV225kV230kV230kV
C2236225kV225kV225kV225kV300kV300kV300kV300kV
R/A：ライトアングル、SL:スプリング付きコネクタ
クランピングスリーブS
品番品目長さスレッド
SK1328/AR10 Short Small PCD53mmM32×1.5mm
SK1328/BR10 Short Large PCD53mmM32×1.5mm
T20051/AR10 straight Small PCD80mm
T20052R10 straight Large PCD85mm
T20785/AR10 Right Angle Small PCD25mmM48×1.5mm
T20785/BR10 Right Angle Large PCD25mmM45×1.5mm

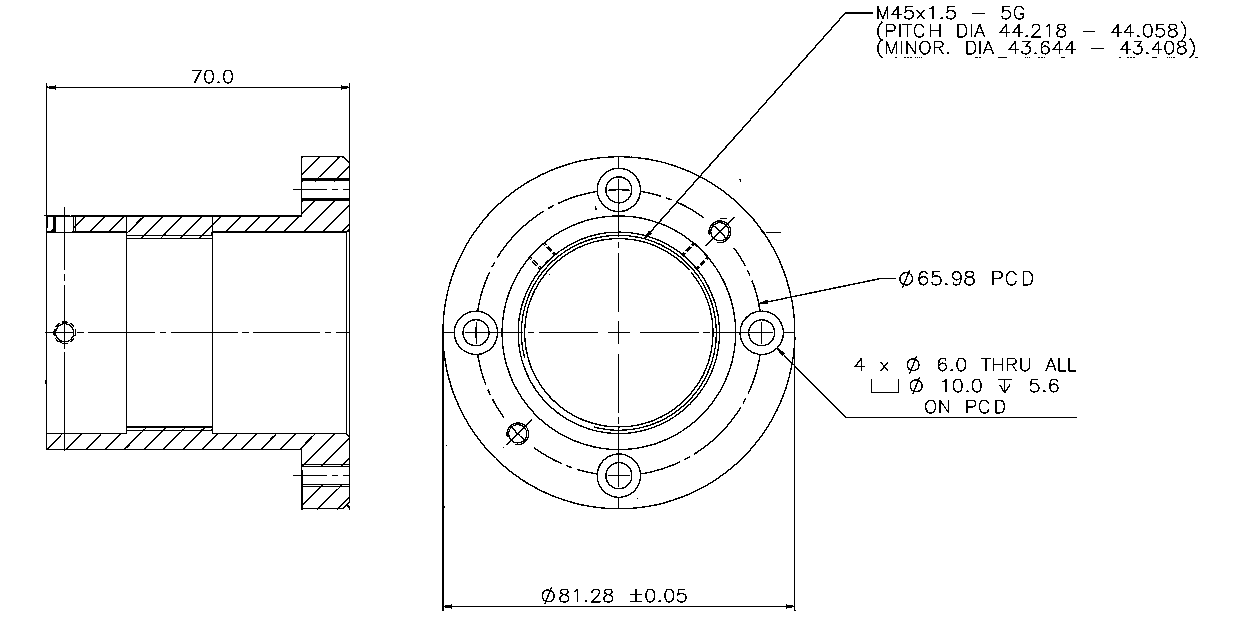

T20844R24 Short70mmM56×1.5mm
T22752R24 Short 'L' Cable76mmM45×1.5mm
T20131/AR24 C/Sleeve102mmM45×1.5mm
T20697R24 c/w Cut Outs102mmM45×1.5mm
T20045/FR24 6-Hole100mmM45×1.5mm
T20697/AR24 R/A c/w Cut Outs87mmM45×1.5mm
T22179R24 Sprung70mmM45×1.5mm
T22813R24 Windowed102mmM45×1.5mm

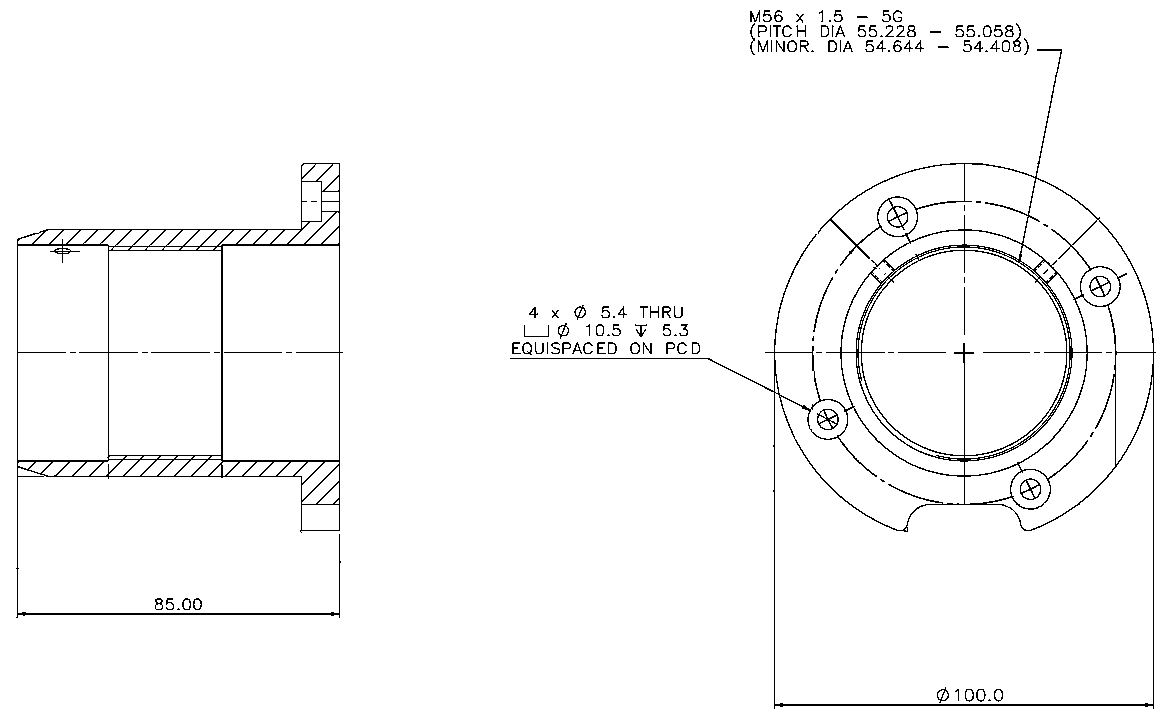

T22717R28 Short73mmM56×1.5mm
T20289R28 C/Sleeve118mmM56×1.5mm
T20405R28 R/A105mmM56×1.5mm
T22182R28 Sprung104mmM56×1.5mm
T20172/AR30 C/Sleeve110mmM62×1.5mm
T22185R30 Sprung104mmM62×1.5mm
T20844
T22717
ケーブルアッセンブリの指定方法
ケーブルタイプコネクタタイプコネクタタイプ長さ
ケーブルアッセンブリC2042R24 SLR28 SL5m
クランピングスリーブT20844 & T22717
例：R24 - R28スプリング付きストレートコネクタ
