大電力サーキュレータ・アイソレータ・ダミーロード

フェライト社(Ferrite Microwave Technologies, LLC)の大電力サーキュレータやダミーロードは、レーダや通信装置のみならず医療用・研究用の加速器、高周波加熱の分野で数多く応用されています。製品の周波数は0.2~20GHzと幅広く、電力はパルスで10MW以上、CWで100kWの性能を持ちます。

※Ferrite Microwave Technologies, LLChttp://www.ferriteinc.com/
フェライト社(米国)は、フェライトを使った高周波大電力用サーキュレータ、アイソレータ、スイッチのメーカーです。
代表機種

ハイパワーUHFフェライトサーキュレータ

UFC3-538 (176)
仕様
Frequency175±0.5MHz
Continuous Wave Power135 kW
Reverse Power100% at any phase
VSWR≤1.15
Insertion Loss≤0.15dB
Insertion≥20dB
Coax6-1/8 EIA
Width53 inches (1346mm)

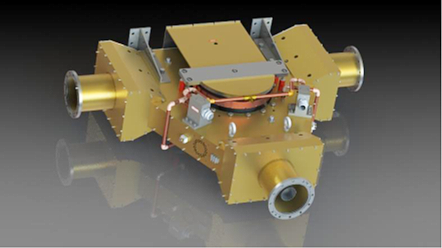

UFC3-542 (704)
仕様
Frequency704±3MHz
Peak Power1MW
Average Power100kW
VSWR≤1.15
Insertion Loss≤0.15dB
Isolation≥25dB
WaveguideWR1150
Width30 inches (760mm)

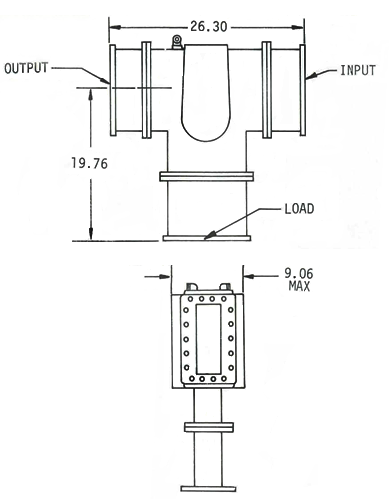

UFC3-502
仕様
Frequency915±10MHZ
Power50kW CW INTO SHORT CIRCUIT
(100kW CW EFFECTIVE)
VSWR1.2 MAXIMUM
Insertion Loss0.2dB MAXIMUM
(.15dB MAXIMUM AT 915MHz)
Isolation19dB MINIMUM
(23dB MINIMUM AT 915MHz)
LOAD VSWRUP TO SHORT CIRCUIT ANY PHASE
WaveguideWR975
FlangesCPR-975 OR 18-HOLE BRITISH PATTERN
CoolingWATER; 1-2 GPM AT 25±5℃ INLET
Length26.30 INCHES(PORT 1 TO 2)(670mm)
Weight140 LBS.

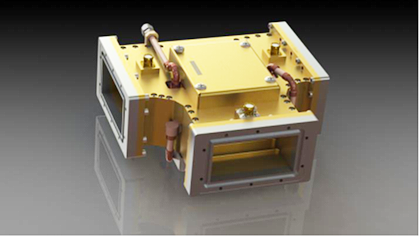

ハイパワーLバンドフェライトサーキュレータ

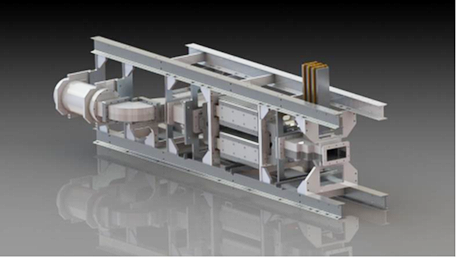

LC3-28
仕様
Frequency1300±10MHz
Peak Power25MW
Average Power2.5kW
VSWR≤1.2dB
Insertion Loss≤0.3dB
Isolation≥23dB
Waveguide Pressure15 PSIG
WaveguideWR650
Width114 inches (2900mm)
LC3-528
仕様
Frequency1300±5MHz
Peak Power0.35MW
Average Power5kW
VSWR≤1.15
Insertion Loss≤0.1dB
Isolation≥28dB
Pulse Length1.5ms
WaveguideWR650
Width16 inches (400mm)
LC3-10
仕様
Frequency1250-1350MHz Isolation≥20dB
Peak Power3.0MW Load VSWR 2 : 1 Continuous
Average Power3.0kW Waveguide Pressure15PSIG
VSWR≤1.15 WaveguideWR650
Insertion Loss≤0.5dB FlangesUG418 A/U

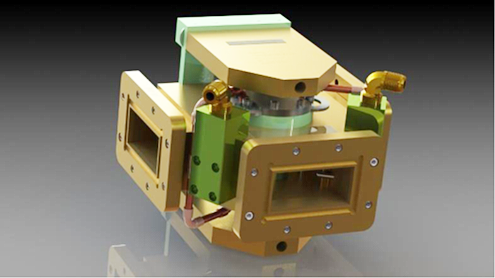

ハイパワーSバンドフェライトサーキュレータ

SC3-580-05
仕様
Frequency2856±4MHz
Peak Power6MW
Average Power6kW
VSWR≤1.06dB
Insertion Loss≤0.05dB
Isolation≥30dB
WaveguideWR284
Width8 inches (200mm)

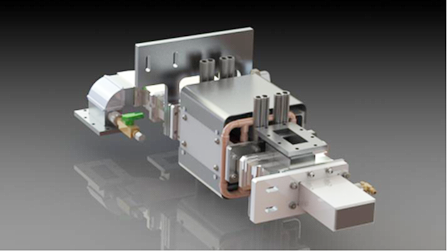

SC3-145
仕様
Frequency2856±5MHz
Peak Power6MW
Average Power6kW
VSWR≤1.06
Insertion Loss≤0.15dB
Isolation≥30dB
WaveguideWR284
Length30 inches (760mm)

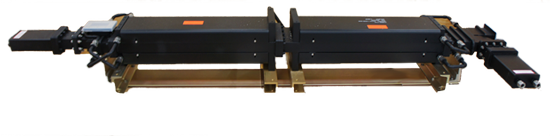

SC3-109
仕様
Frequency2856MHz±5MHzPulse Rep.Max. 660pps
Peak Power5.0MWPulse WidthRF 18μsec(FWHM)
Average60kWLoad conditionIndefinitely Infinite VSWR
VSWR≤1.1(at 2856MHz±5MHz)CoolingWater
Insertion Loss≤0.4dB(typical .0.25dB) ConnectorSwagelok installed
Isolation≥20dBPipe Outside Diameter1/2inch
Waveguide PressureSF6 0.14~0.25MpaFlow Rate20min(Single cooling pipe)
Flange Port1:CPR-284G (Siemens Type)  Port2:CPR-284F(Siemens Type)
WaveguideWR284Length1200mm~1650mm±5mm

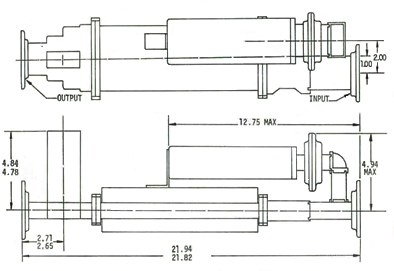

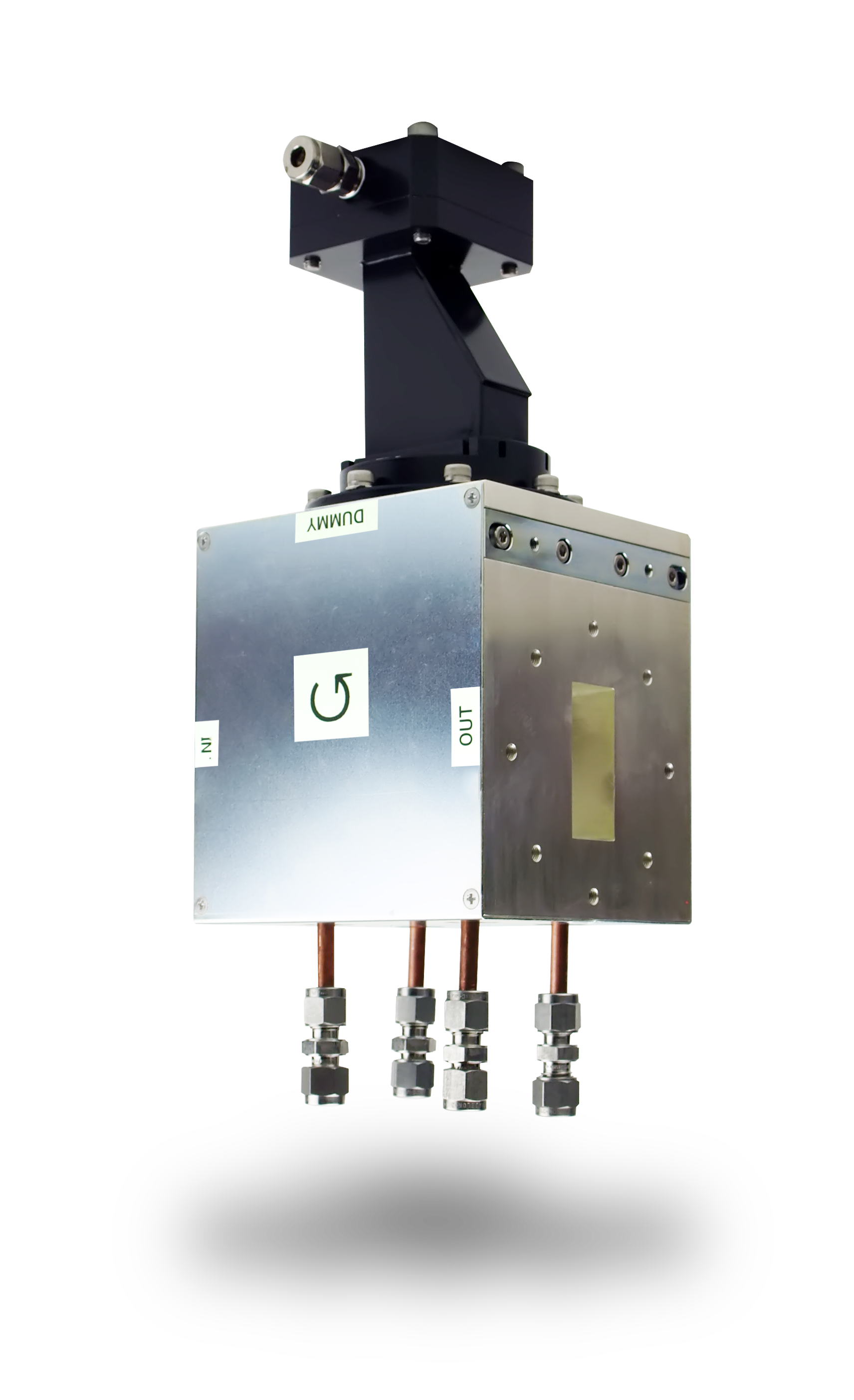

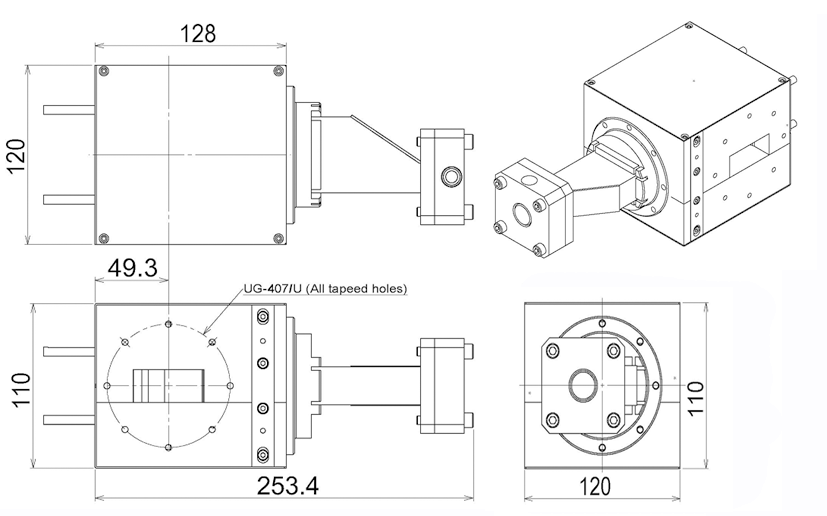

ハイパワーCバンドフェライトサーキュレータ

ACIS001

*AET社設計製作
仕様
Frequency.5300±20MHz
Peak Power600kW
Average Power600W
VSWR≤1.15
Insertion Loss≤0.2dB
Isolation≥23dB
Waveguide Pressure0.2MPa at SF6
CoolingWater 30±5℃
Flow rate0.5L/min
WaveguideWR187
FlangeUG-148C/U
CC3-12
仕様
Frequency.5.4-5.9GHz
Peak Power1.5MW
Average Power1.5kW
VSWR≤1.15
Insertion Loss≤0.25dB
Isolation≥23dB
Waveguide Pressure45psig
WaveguideWR187

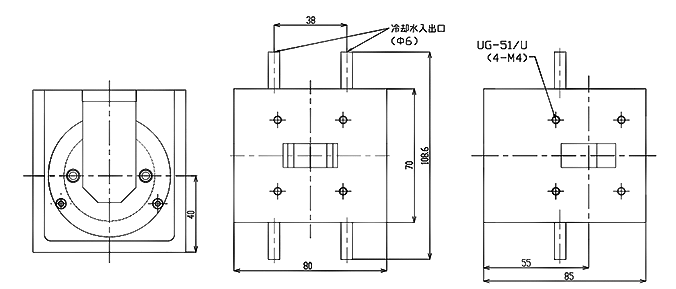

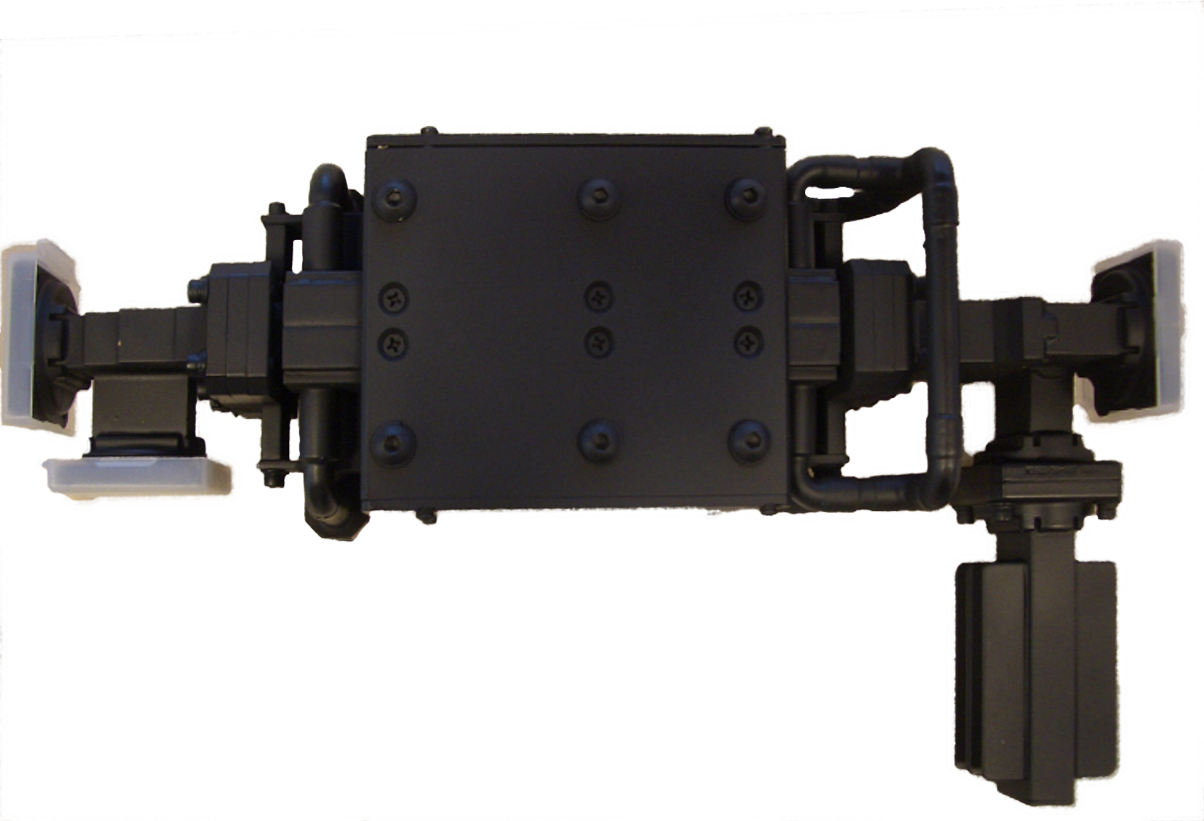

ハイパワーXバンドサーキュレータ

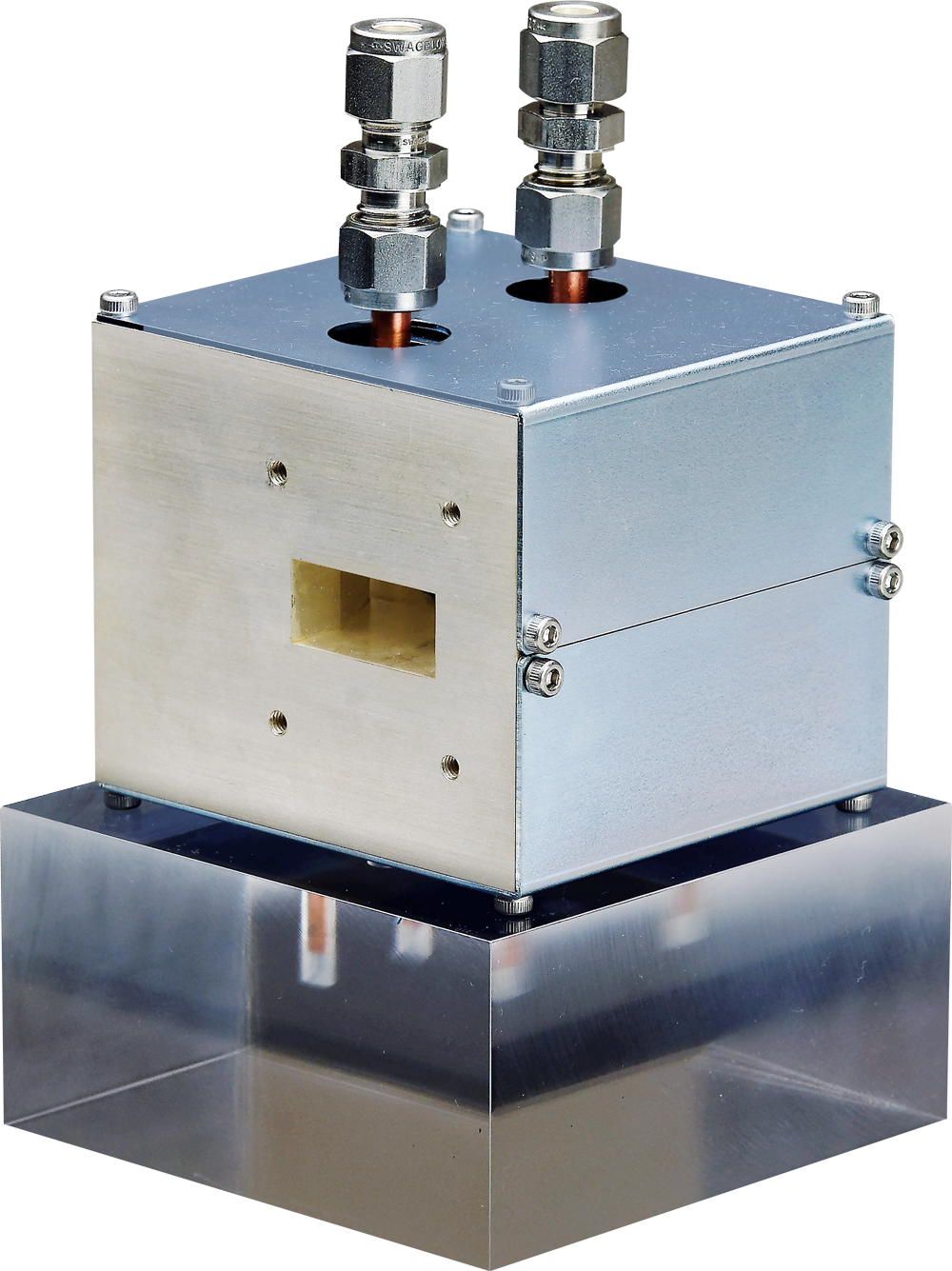

ACCL001

*AET社設計製作
仕様
Frequency9300±20MHz
Peak Power300kW
Average Power300W
VSWR≤1.15
Insertion Loss≤0.2dB
Isolation≥23dB
Waveguide Pressure0.2MPa at SF6
CoolingWater 30±5℃
Flow rate0.5L/min
WaveguideWR112
FlangeUG-51/U

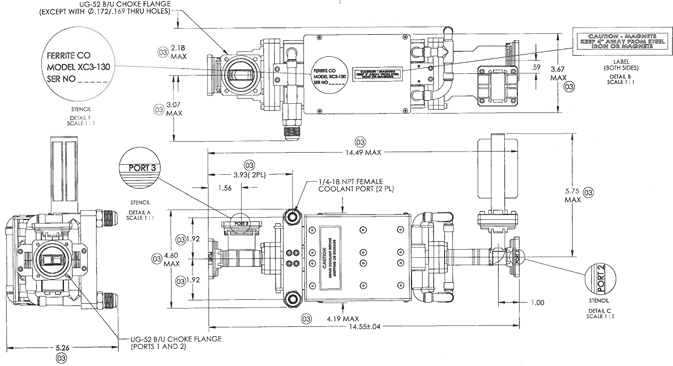

XC3-130
仕様
Frequency9300±10MHz
Peak Power2.0MW
Average Power2.0kW
VSWR≤1.15
Insertion Loss≤0.5dB
Isolation≥20dB
Waveguide Pressure45psig at SF6
Pulse Rep.Max. 250pps
Pulse WidthRF 4μsec(FWHM)
FlangePort1:   UG-51/U
Port2&3:UG-52B/U
CoolingWater
WaveguideWR112
Length370mm

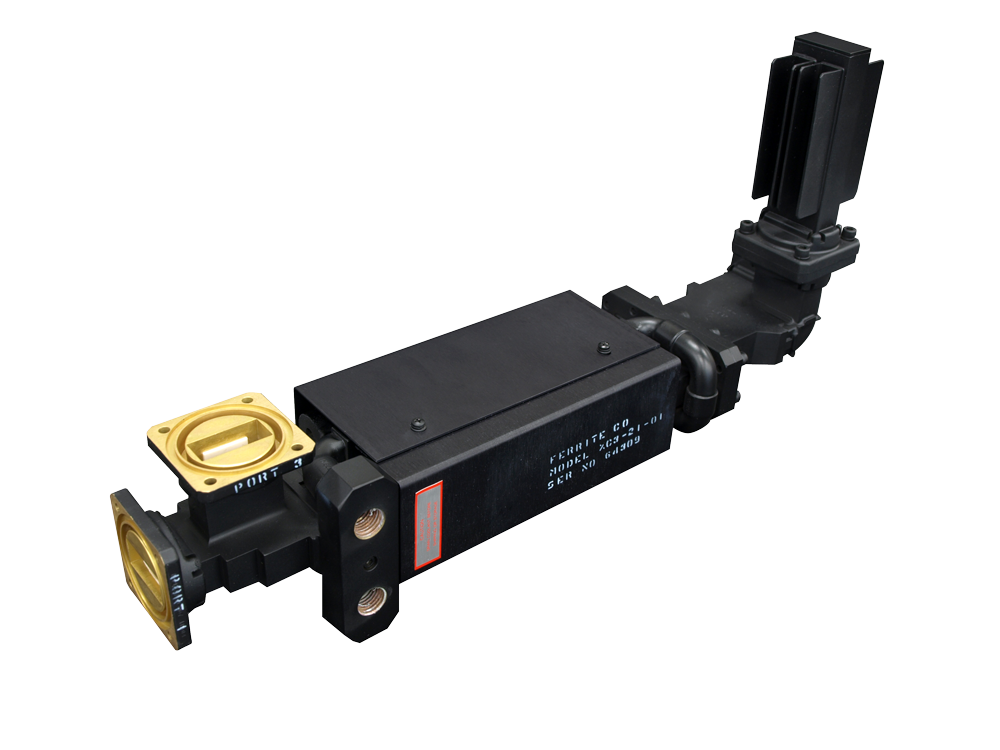

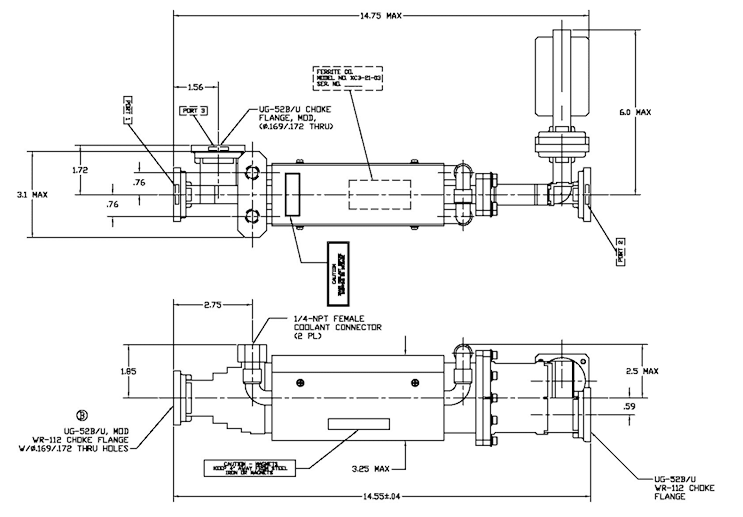

XC3-21-01
仕様
Frequency9300MHz±10MHz
Peak Power2.0MW
Average Power1.5kW
VSWR≤1.15
Insertion Loss≤0.5dB
Isolation30dB
Waveguide Pressure40psig at SF6
Pulse RepMax.250pps
CoolingWater
FlangePort1:   UG-51/U
Port2&3:UG-52B/U
WaveguideWR112
Length370mm

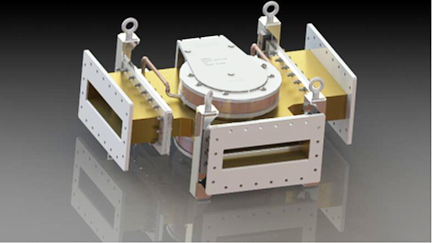

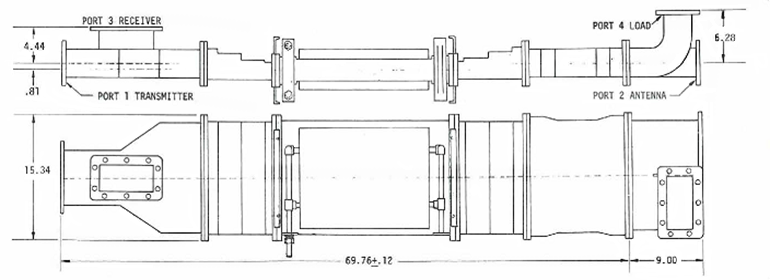

4ポート差動位相型サーキュレータ

4ポート差動位相型サーキュレータの周波数は0.2~20GHz、電力はパルスで10MW以上、CWで100kWです。レーダー・通信装置・加速器・高周波加熱のみならず医療用・研究用に利用されています。

各周波数帯における最大電力レベルでの仕様が、下表に表示されていますのでご参照ください。さらに高い電力レベル、もしくは低い電力レベルの製品も製造可能です。


製品モデル1

製品モデル2

製品モデル3

製品モデル4

製品モデル5
仕様

(最大電力レベル)

RF-Band平均電力ピーク電力挿入損失
(最大dB)
アイソ
レーション
(最小dB)
VSWR(最大)
L60kW30MW 0.320 1.2:1
S60kW25MW 0.320 1.2:1
C50kW5MW 0.320 1.2:1
X12kW1.5MW 0.320 1.2:1
Ku2kW250kW 0.320 1.2:1
Ka1.3kW125kW 0.320 1.2:1

3ポートサーキュレータ

3ポートサーキュレータの周波数は0.2~20GHz、電力はパルスで2MW以上、CWで100kWです。レーダー・通信装置・加速器・高周波加熱のみならず医療用・研究用などに利用されています。

各周波数帯における最大電力レベルでの仕様が、下表に表示されていますのでご参照ください。さらに高い電力レベル、もしくは低い電力レベルの製品も製造可能です。


製品モデル1

製品モデル2

製品モデル3

製品モデル4

製品モデル5
仕様

(最大電力レベル)

RF-Band平均電力ピーク電力挿入損失
(最大dB)
アイソ
レーション
(最小dB)
VSWR(最大)
UHF75kW2.7MW 0.320 1.2:1
L5kW2.3MW 0.320 1.2:1
S6kW2MW 0.320 1.2:1
C4.4kW80kW 0.320 1.2:1
X2kW60kW 0.320 1.2:1
Ku1kW50kW 0.320 1.2:1
Ka0.2kW10kW 0.320 1.2:1

空冷式ハイパワーロード

フェライト社のセラミック吸収体を使用した高周波大電力用ダミーロードには、フィン付きとフィン無しタイプがあります。フィン付は、放熱効率が高くなるように設計されており、より高い電力で使用することができます。

各周波数帯における最大電力レベルでの仕様が、下表に表示されていますのでご参照ください。さらに高い電力レベル、もしくは低い電力レベルの製品も製造可能です。


製品モデル1

製品モデル2

製品モデル3
仕様

(最大電力レベル)
【フィン付き】

RF-Band平均電力VSWR (最大)長さ
(インチ)

(インチ)
高さ
(インチ)
L8kW1.1536.511.5011.50
S4.5kW1.1514.506.304.90
C2kW1.1010.004.003.50
X1.5kW1.1017.003.004.00

※上記の寸法にはフランジは含まれません。

【フィン無し】

RF-Band平均電力VSWR (最大)長さ
(インチ)

(インチ)
高さ
(インチ)
L1.7kW1.1533.008.706.80
S1kW1.1014.506.302.50
C650W1.1010.003.002.30
X230W1.106.502.001.30

※上記の寸法にはフランジのタイプにより変わります。
