高圧パルス電源・高圧電源
ディバーシファイド テクノロジー社(Diversified Technologies, Inc.)は半導体スイッチを採用した、高効率・長寿命な高電圧パルス電源を提供いたします。
大電力で高い繰り返しの高電圧パルスを、高速な立ち上がり・立下りと高いパルス安定性を維持して出力する優れた性能を持ったコンパクトな高電圧パルス電源です。レーダーや高エネルギー物理学、食品処理などの大電力応用で世界中で利用されています。
大電力で高い繰り返しの高電圧パルスを、高速な立ち上がり・立下りと高いパルス安定性を維持して出力する優れた性能を持ったコンパクトな高電圧パルス電源です。レーダーや高エネルギー物理学、食品処理などの大電力応用で世界中で利用されています。
※Diversified Technologies, Inc. http://www.divtecs.com
ディバーシファイド テクノロジー社(米国)は、オールソリッド化された超高圧パルス電源の開発・製造会社です。
ディバーシファイド テクノロジー社(米国)は、オールソリッド化された超高圧パルス電源の開発・製造会社です。
Ultra-Compact High Voltage Power Supply(超小型の高電圧電源)
DTIの超小型高電圧電源は、高電圧キャパシタチャージ電源の電力密度を最大限まで増加させることが可能です。
紹介記事
紹介記事
特 長
- 一般的な電源と比較して約10倍の電力密度を実現
- 省スペースでハイパワー
- 雑音免疫性光ファイバーインターフェイスにより、過電圧、高速過渡、短絡から保護
- 電力レベル100kW~300kW
アプリケーション
- 船上システム
- 移動式システム
電子銃ドライバー
ETM社のオーダーメイド電子銃ドライバーは、医療、産業、および保安用加速器の三極管電子銃に使用されています。
ETM社は40年間に渡り、世界中の衛星通信や試験・計測、産業システムなどの分野で8000件もの高電圧サブシステムに対応してきました。
その経験を活かし、お客様独自の加速器システムにおける電子銃仕様に合わせてオーダーメイドした最適な電子銃ドライバーを提供いたします。
※ETM Electromatic Inc. http://www.etm-inc.com/gun-driver.html
ETM社(米国)は、高電圧電源やマイクロ波アンプなどのサブシステムを提供し、世界中の衛星通信や試験・計測、医療、産業システムなどの分野で高い信頼を得ています。また、サブシステム設計・製造の技術を駆使した高エネルギーX線発生システムも提供しています。
ETM社(米国)は、高電圧電源やマイクロ波アンプなどのサブシステムを提供し、世界中の衛星通信や試験・計測、医療、産業システムなどの分野で高い信頼を得ています。また、サブシステム設計・製造の技術を駆使した高エネルギーX線発生システムも提供しています。
特 長
- 要求仕様に合わせてオーダーメイド
多くのターンキー/サブシステム製作の経験をもとに費用対効果の高いカスタム製品を提供。 - 長期耐久性
高電圧および高温技術の駆使と耐MeV放射線材料の使用 - モジュラーデザイン
安全性と動作可能時間の最大化、メンテナンスのコストと時間の最小化を実現
ベースライン性能
カソード電圧 | 0 ~ -20kV(可変) |
---|---|
フィラメント電圧 | 0 ~ -8V(可変) |
グリッドバイアス | -160V(リクエストに対応) |
グリッドドライブ | -100 ~ +320V(可変) |
カソードパルス | |
カソード電流 | ~1300mA |
パルス幅 | 4μsec(可変) |
繰り返し | 500pps |
立ち上がり、立ち下り | <200 ns(電子銃およびケーブルに依存) |
フラットトップ | 4μsec(可変) |
振幅ジッタ | <1% |
電流ドループ | <1%(パルス幅に依存) |
サイズ | W11.5 inch × D 14 inch × H 7.5 inch |
重量 | <40lbs (18.2 kg) |

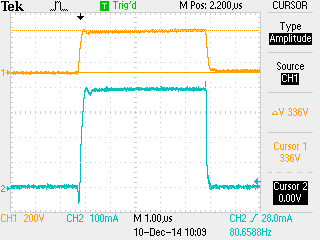

代表的なパルス波形
オレンジ:グリッド電圧パルス、5μsec、200V/div
ブルー :カソード電流パルス、100mA/div
オレンジ:グリッド電圧パルス、5μsec、200V/div
ブルー :カソード電流パルス、100mA/div
マグネトロンモジュレータ
ETM社のラインタイプモジュレータは、医療、産業、および保安用加速器で使用されるマグネトロンを動作することができます。
ETM社は40年間に渡り、世界中の衛星通信や試験・計測、産業システムなどの分野で8000件もの高電圧サブシステムに対応してきました。
その経験を活かし、マグネトロンの仕様に合わせてオーダーメイドした最適なモジュレータを提供いたします。
※ETM Electromatic Inc. http://www.etm-inc.com/modulator.html
ETM社(米国)は、高電圧電源やマイクロ波アンプなどのサブシステムを提供し、世界中の衛星通信や試験・計測、医療、産業システムなどの分野で高い信頼を得ています。また、サブシステム設計・製造の技術を駆使した高エネルギーX線発生システムも提供しています。
ETM社(米国)は、高電圧電源やマイクロ波アンプなどのサブシステムを提供し、世界中の衛星通信や試験・計測、医療、産業システムなどの分野で高い信頼を得ています。また、サブシステム設計・製造の技術を駆使した高エネルギーX線発生システムも提供しています。
特 長
- 要求仕様に合わせてオーダーメイド
多くのターンキー/サブシステム製作の経験をもとに費用対効果の高いカスタム製品を提供。 - 長期耐久性
高電圧および高温技術の駆使と耐MeV放射線材料の使用 - モジュラーデザイン
安全性と動作可能時間の最大化、メンテナンスのコストと時間の最小化を実現
ベースライン性能
電圧 | ~ 45kV |
---|---|
電流 | ~ 110A |
デューティ | ~0.125% |
ヒーター電源 | オーダーメイド対応 |
電磁石電源 | オーダーメイド対応 |
カソードパルス | |
パルス幅 | 2~5μs(リクエストに対応) |
繰り返し | ~400pps |
立ち上がり、立ち下り | マグネトロン仕様に合わせる |
振幅ジッタ | <1% |
リップル/ドループ | <1% |
サイズ | |
モジュレータサイズ | 15inch × 20 inch × 24 inch |
高電圧電源サイズ | 19 inch × 9 inch × 17 inch |
重量 | |
PFNモジュール | <100lbs |
高電圧電源モジュール | <100lbs |
トランスモジュール | <80lbs |

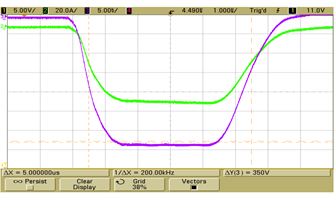

代表的なパルス波形
(X-bandマグネトロン用モジュレータ)
電圧34kV、パルス幅4μs、繰り返し400Hz、リップル/ドループ<0.5%
(X-bandマグネトロン用モジュレータ)
電圧34kV、パルス幅4μs、繰り返し400Hz、リップル/ドループ<0.5%
コンデンサ充電用高圧電源
コンデンサ充電用高圧電源は、IGBTスイッチを使った最新の電源装置です。本電源装置は、充電サイクル最適化機能を装備しており、ピーク電力を低く抑え、効率的な省エネ充電を実現しています。また、アーク・過電圧・過温度・過電流保護機能付きの安全設計です。オイルや絶縁ガスが封入されていない、空気冷却タイプですので、従来品より軽量でコンパクトサイズです。オプションにより並列運転も可能になります。
特 長
- 平均充電率:16kJ D sec
- 出力電圧:+25kVまたは-25kV
- 入力電圧:400VAC三相、50D 60Hz
- 繰り返し:1000ppsまで
- 充電サイクル最適化機能
- 過電圧・過温度・アーク保護機能
- 遠隔制御
- 前面パネルLED表示
- 軽量でコンパクト
アプリケーション
- パルス成形回路(PFN)の充電
- マグネトロンシステム
- レーザー充電
- キャパシタバンク
- モジュレータ
充電サイクル最適化機能でピーク電力の消費を低減
充電サイクルの最適化機能により、平均電力の許容値内で大容量のキャパシタバンクが充電できます。
充電サイクルの初期では、電源は電流制限モードで動作します。
この電流制限モードは、出力電圧が最大定格電圧の約33%に達するまで有効で、それ以上は16kJ/secの平均充電率に制御され、負荷キャパシタに送られます。
このようにして電源の平均電力に対するピーク電力の比率をかなり低く抑えることが可能になります。
充電サイクルの初期では、電源は電流制限モードで動作します。
この電流制限モードは、出力電圧が最大定格電圧の約33%に達するまで有効で、それ以上は16kJ/secの平均充電率に制御され、負荷キャパシタに送られます。
このようにして電源の平均電力に対するピーク電力の比率をかなり低く抑えることが可能になります。
仕 様
AC入力 | 400VAC 三相、50⁄60Hz |
---|---|
出力電圧 | +25kVまたは-25kV |
平均充電率 | 16kJ⁄sec |
ピーク充電率 | 23kJ⁄sec |
再現性 | ±0.1% @400Hz |
効率 | 87%定格 |
力率 | 0.85以上 |
冷却方法 | 強制空冷 |
保管温度 | -25℃~85℃ |
使用温度 | 0℃~50℃ |
重量 | 68kg |
寸法 | 48.26cm(幅) × 31.12cm(高) × 66.04cm(奥行き) |
線間電圧:208/400/480VAC 並列運転:可能
前面パネルLED表示
Charging、Ready(EOC)、Over Load Fault、Overtem、Sum Fault安全保護機能
- インターロック
- 無負荷、短絡回路、アーク保護
- 過電圧保護、過温度保護
- 米国UL規格、ドイツVDE規格、
カナダCSA規格の安全認証(出願中)
インターフェイス
HV出力:カスタム可能 AC入力コネクタ:各種規格認定品(VDE、UL、CSA)遠隔操作:25pin D-type
Pin | Name | Description |
---|---|---|
1 | AUX OUTPUT | 12 VDC/100 MA OUTPUT |
2 | RING FAULT IN | MASTER FAULT FROM SLAVES |
3 | RING FAULT EMITTER | SLAVE FAULT GND TO MASTER |
4 | EOC READY EMITTER | EOND OF CHARGE REMOTE GND |
5 | SUMMARY FAULT | SUMMARY OF ALL FAULTS |
6 | NEGATIVE KV DET | INDICATOR OF NEG OUTPUT |
7 | HV IS ON | INDICATES HV ENABLE IS ON |
8 | REMOTE +24 VOLTS | 24 SUPPLY FOR DIGITAL INPUTS |
9 | HV ENABLE | OPTICALLY ISOLATED HV ON |
10 | INTERLOCK REMOTE2 | PROVISION FOR EXTERNAL INTLK |
11 | SLAVE V PROGRAM | MASTER PROGRM OUT TO SLAVES |
12 | V MONITOR PEAK | OUTPUT OF V MAX |
13 | V PROGRAM IN | DIFF V PROGRAM 10V=25kV |
14 | DIGITAL GND | DIGITAL SIGNALS GND |
15 | RING FAULT COLLECT | SLAVE FAULT TO MASTER |
16 | EOC READY COLLECT | END OF CHARGE ISOLATED SIGNAL |
17 | UNUSED | NC |
18 | POSITIVE KV DET | INDICATOR OF POSITIVE OUTPUT |
19 | PS CHARGING | INDICAT HVPS IS CHARGING |
20 | RESET IN | INPUT TO RESET LATCHED FAULTS |
21 | FAST INHIBIT IN | INPUT TO TURN OFF CHARGING |
22 | INTERLOCK REMOTE1 | PROVISION FOR REMOTE INTERLOCK |
23 | +10 REFERENCE | OUTPUT FROM 10V REFERENCE |
24 | GROUND | ANALOG SIGNAL GND |
25 | VPROGRAM RET | RETURN FOR SINGAL PIN 13 |
