磁界測定システム

ワイヤレスセンサー

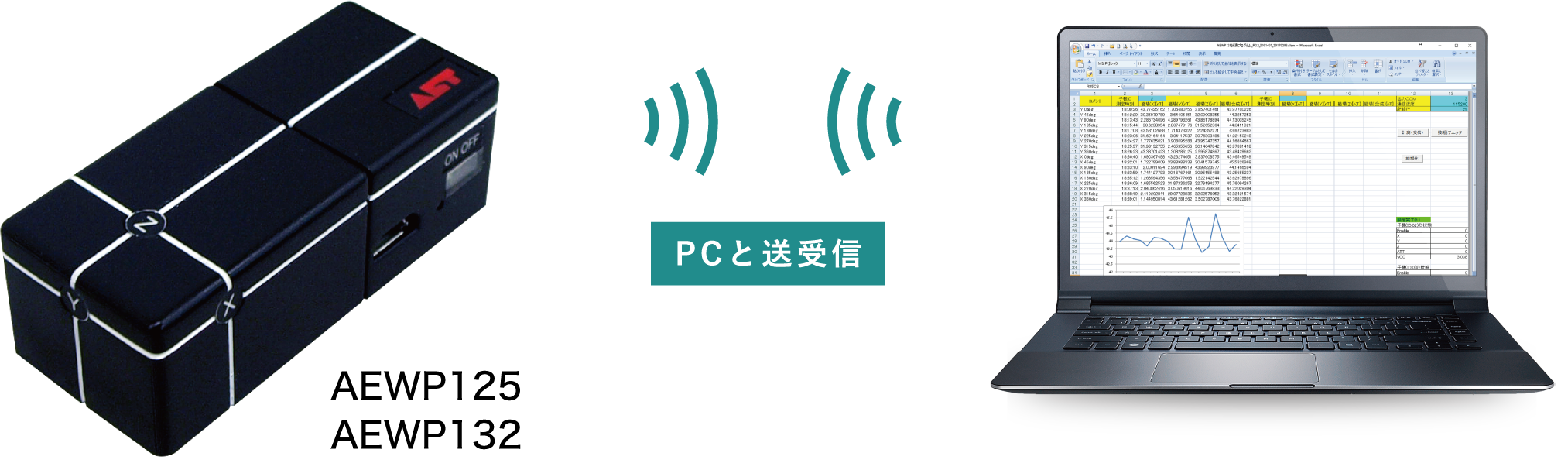

ワイヤレス磁界センサー

AEWP
開発中
AEWP
特長
  • 測定器やアンテナが入らない狭い空間での測定
  • 小型3軸フェライトアンテナにより高感度・無指向性
    (3軸合成時)
  • 複数のセンサーによる同時測定
  • 校正データ標準付属
    (A2LA認定校正可能(オプション))
  • エクセル上で動作する簡単測定ソフトウエア標準付属
    (ユーザーが自由にカスタマイズ可能)
用途
  • 自動車ワイヤーハーネスのコモンモード電流測定
  • 自動車・ロボットなどのアクチュエーターやモーターインバータからのノイズ測定
  • スマートエントリーなどの微弱磁場強度測定(低周波数帯)
  • 各種ワイヤレスセンサー磁界強度測定
  • 非接触電力伝送 人体ばく露レベル強度測定(任意測定)
仕様
製品名ワイヤレス磁界センサー(AEWP)
測定方式3軸フェライトコイルによる磁界測定
測定周波数100kHz~数十MHz 程度 測定用途に応じてカスタム可能
測定感度数nT~1000μT 測定用途に応じてカスタム可能(測定レンジ:オート)
通信方式IEEE802.15.4(2.4GHz帯)
通信距離10m以上可能(周囲環境によって変化)
センサー数最大100個
電池リチウムイオンバッテリー(3V) 充電可(マイクロUSB)
校正データ標準校正データ付属 A2LA認証校正可能(オプション)
付属簡単測定ソフトウエア(R2.0)(Microsoft office EXCEL上で動作)
技適認証国(海外)日本、アメリカ、ドイツ、スペイン(要問合せ 国別でアンテナが異なる)

特許出願中

※本製品は参考仕様につき予告無く変更されます。用途に応じカスタム製品を提案致します。

ワイヤレス磁界センサー(スマートエントリーキー仕様)

AEWP
特長
  • 小型軽量、広いダイナミックレンジ、高確度
  • 超高感度設計 (0.1nT ~微弱信号測定可能)
  • 複数センサーの同時測定
  • 3軸(X,Y,Z) 同時測定
  • スペアナ、オシロ等の計測器 接続ケーブル不要
用途
  • 125kHz、134.2kHz帯
    スマートキーシステム微弱信号測定
  • 85kHz
    EV車 非接触充電システムの強磁場測定
  • 20kHz ~90kHz
    IHヒーター等 強磁場測定
仕様
 仕様条件・備考
計測周波数125kHz、 134.2kHz*1
ダイナミックレンジ86dB0.1nT~2000nT 磁束密度(T)
表示単位nT, μT, mT, dBμV/m計測ソフトにて ( 電界強度表示は遠方界換算)
測定確度±5%以内 (1nT~1000nT)0.1nT~1nT 確度 ≒ ±10%以下 (<1000nT 同) ※2
認証校正A2LA 認証校正及び トレーサービリティ証明 (オプション)
測定信号無指向性:CW 波、バースト波対応任意パターンによるバースト波に対応
通信方式2.4GHz 帯IEEE802.15.4、ARIB STD-T66※3
計測ソフトExcel VBAWindows OS
電池二次電池内蔵 (リチウムイオン電池、マイクロUSBケーブルで充電可 )
温度範囲-10℃~50℃ (精度保証範囲 25℃ ±10℃) ※4
外形サイズ本体:W55mm × D19mm × H24mm, 質量:約20g

※1 125kHzと134.2kHz は標準対応です。他の周波数は個別に対応させて頂きます。
※2 1nT 以下の測定は、外来ノイズによる影響を受けやすいのでご注意ください。
※3 海外技適認証は欧州・欧米などにも対応しております。海外でご使用の場合はご相談ください。
※4 測定環境温度25℃以外でご使用の場合はご相談ください。

ワイヤレス電流センサー(車両イミュニティ試験用)

AEWP
特長
  • 測定精度(周波数特性)が良い
  • 複数のセンサー用いた同時測定が可能
  • スペクトラムアナライザー等の計測器が不要
  • 同軸ケーブル不要
用途
  • 車両イミュニティ試験
  • 車載電子機器のアンテナ照射試験
仕様
 仕様条件・備考
計測周波数1MHz~2000MHzAEWC100A (1MHz~300MHz)・ AEWC200A (1MHz~2000MHz)
ダイナミックレンジ80dB電流値
表示単位mA、A任意表示可能 ( 計測ソフトにて)
通信方法2.4GHz帯IEEE802.15.4, ARIB STD-T66
計測ソフトExcel VBAWindows OS
電池単三形 : 一次電池( 塩化チオニルリチウム) もしくは二次電池( リチウムイオン)1本
温度範囲一次電池使用時:-10℃ ~ 85℃ 二次電池使用時: -10℃ ~ 50℃
外形サイズ本体: W 40mm × D 86.5mm × H 27mm ( 電流外形サイズ プローブはサイズに含まれておりません。)

※ 海外技適認証は欧州・欧米などにも対応しております。海外でご使用の場合はご相談ください。
