RSim放射線解析ソフトウェア

RSimは、使いやすいGUIを備えた放射線モンテカルロシミュレーションソフトウェアです。 放射線の影響予測や遮蔽効果などに関するシミュレーションを簡単かつインタラクティブに行うことができます。
計算には世界中で幅広く利用されている放射線輸送ソフトウェアパッケージGeant4を使用しています。

カタログダウンロード

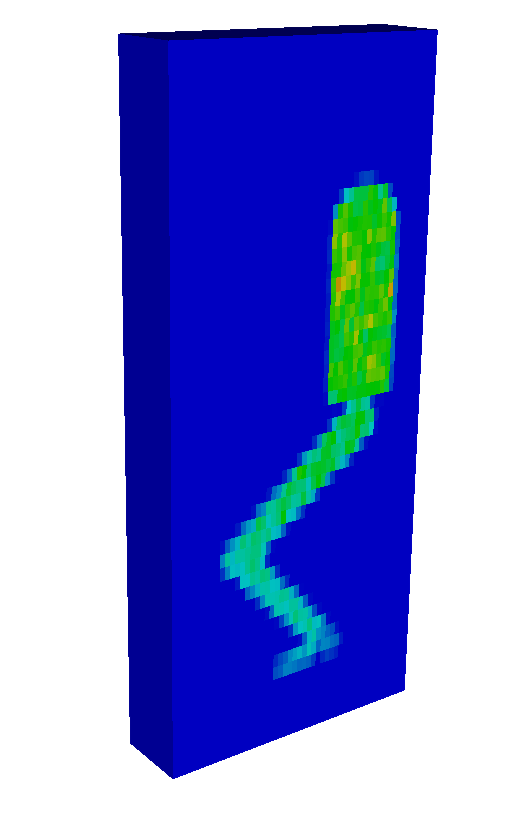

放射線治療

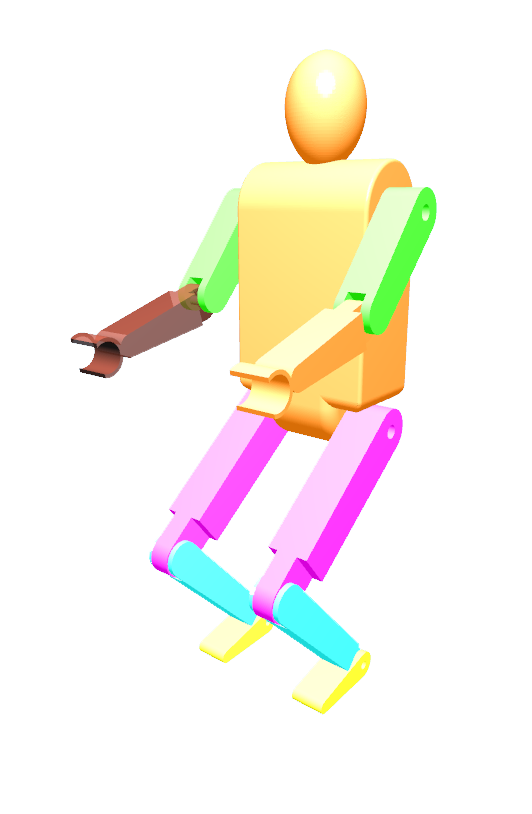

放射線遮蔽

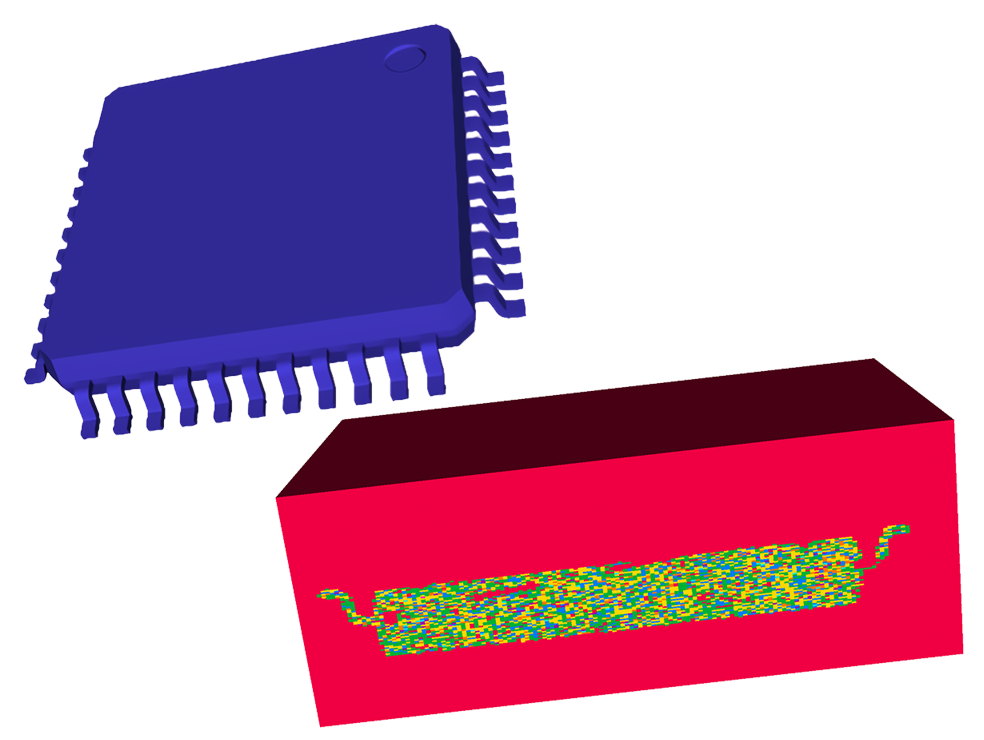

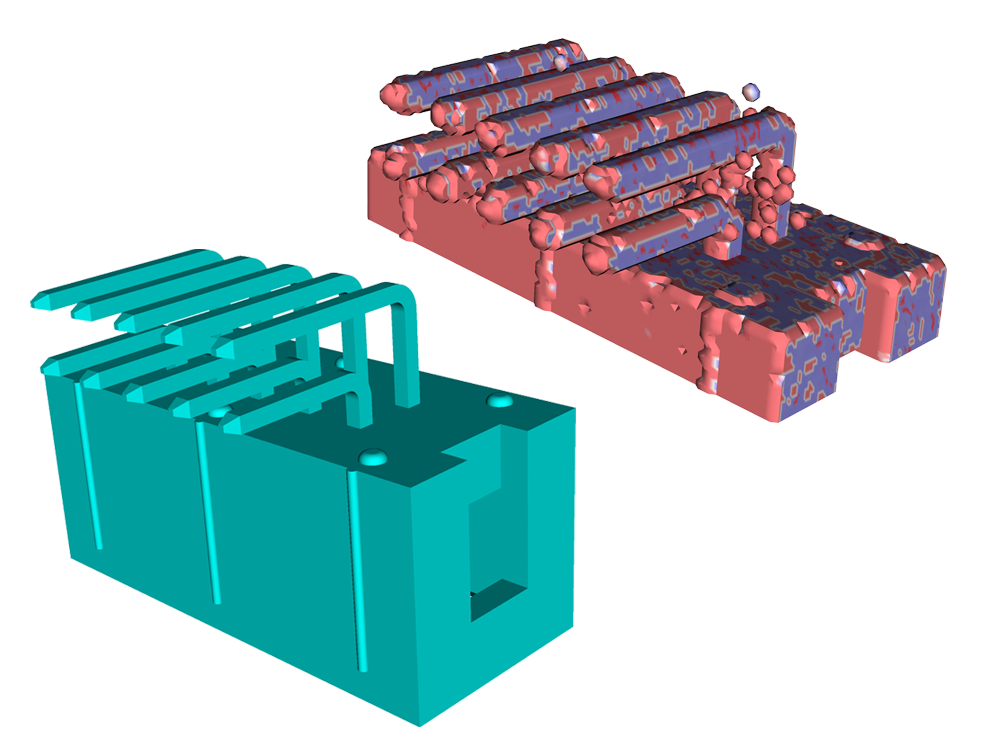

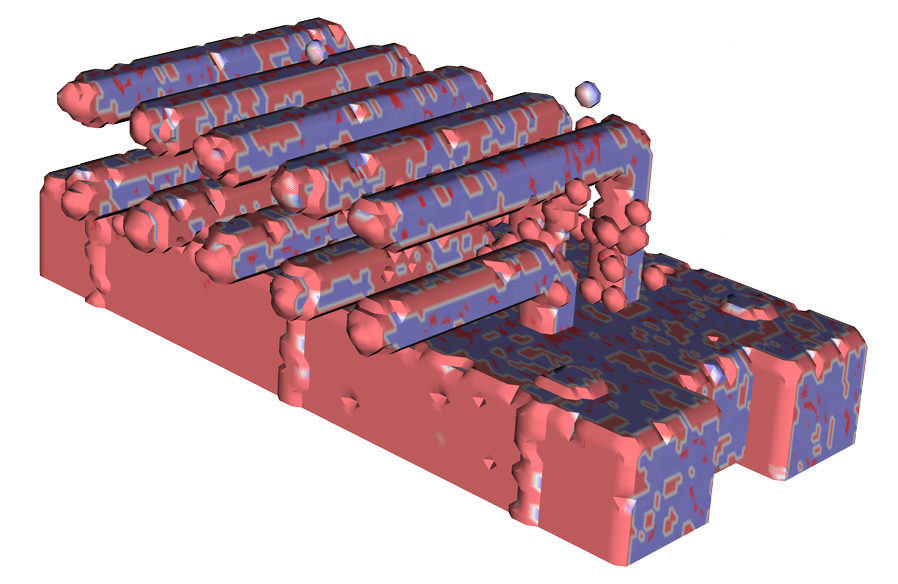

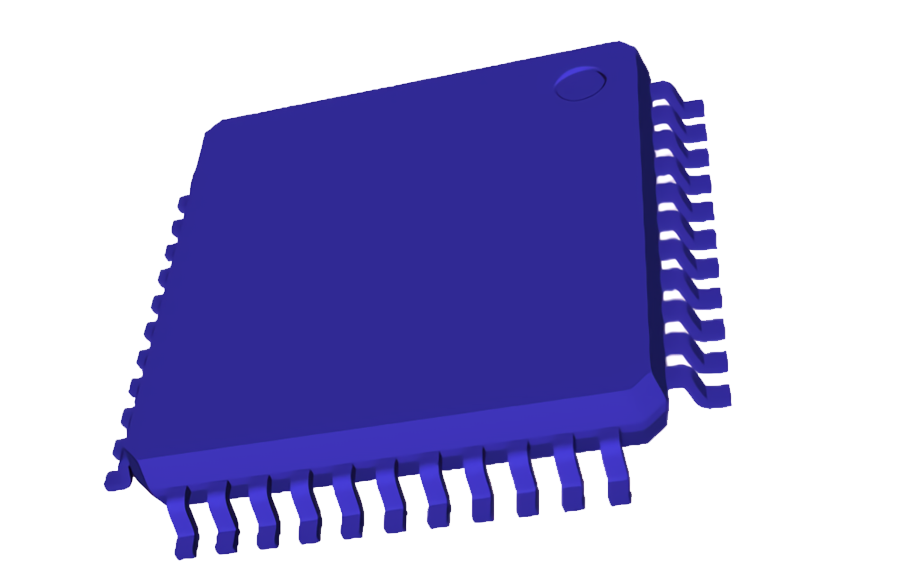

ICパッケージ

ソレノイドバルブ

宇宙探査機

概要

放射線利用や放射線環境下での作業は被ばくによる健康リスクがあり、安全を確保するため放射線防護が必要です。また、放射線に敏感な電子機器を放射線環境下で使用する場合にもトラブルなく動作させるための対策が求められます。この対策のために放射線の影響を効率よく予測し、効果的な遮蔽の設計を行うにはシミュレーションが有効です。
RSimは直感的で使いやすいインターフェイスを備えており、C++やGeant4入力コマンドが不要でGeant4に慣れていなくても有用な結果を迅速に得ることができます。そのため、シミュレーションにかかる時間を短縮でき、より効率的な遮蔽設計が可能です。

特長

• 直感的でインタラクティブなGUIで設定や実行、結果表示が可能
• 他のソフトウェアパッケージのインストールは不要
• CAD フォーマットとCSG(Constructive Solid Geometry：空間領域構成法)をサポート
• 700を超える大規模な材質データベース
• GPS(General Particle Source)仕様の放射線源を完全に実装
• ジオメトリや放射線源、シミュレーション結果を可視化
• Linux、MacOS、およびWindowsで動作

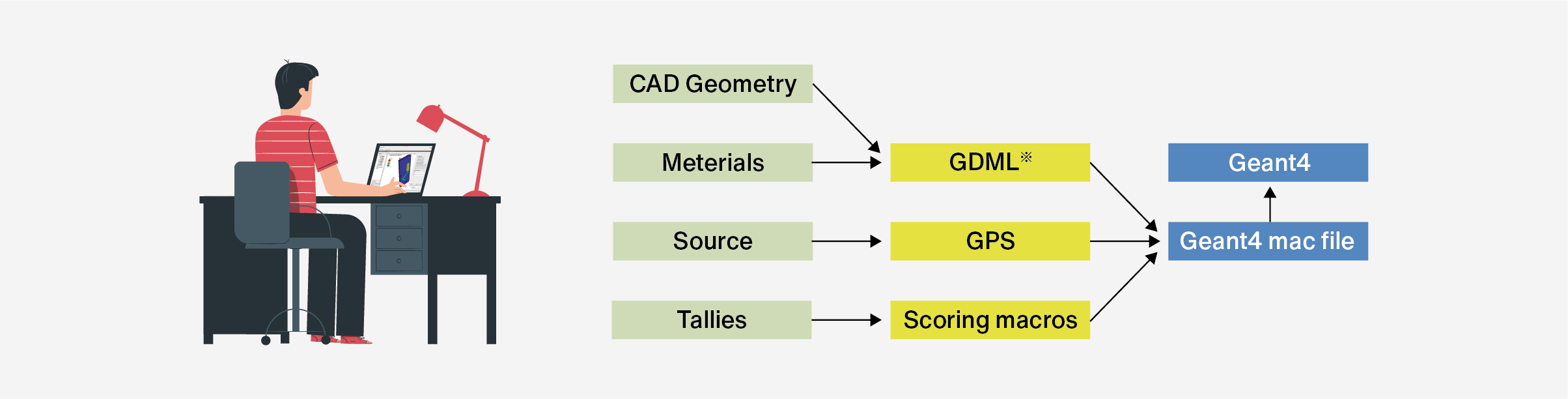

ユーザー入力からGeant4入力への内部変換 * Geometry Description Markup Language

機能

ジオメトリ

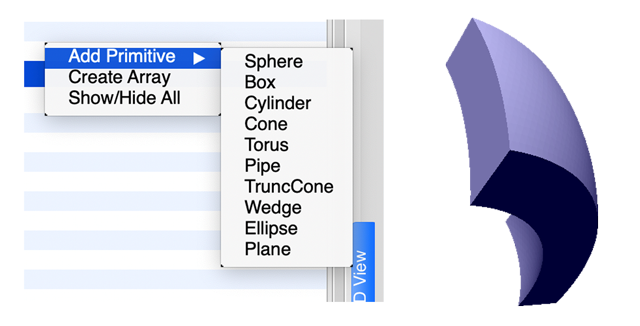

• CSGにおける基本立体のブール演算で複数の複雑な構造を作成
• STEPやGDML、H5M、STLファイルをサポート
• インポートしたCADファイルの形状修復
• STLやGDML、H5M、Tetgens形式への形状エクスポート

材質

• PyNEによる大規模な材質データベース
• 原子比または質量比の指定による任意の複合材質や同位体の作成も可能

放射線源

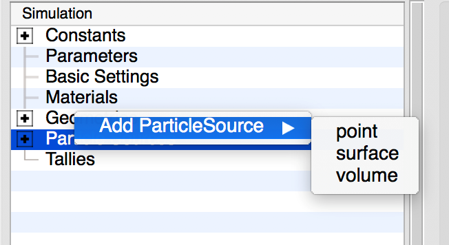

• 様々な粒子種が指定でき、カスタマイズ可能な３種類の線源(点、表面、立体)　(図1)
• 視覚的な線源設定でデバッグが簡単

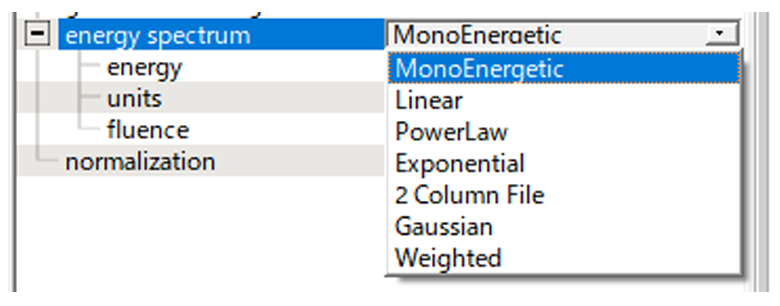

• 多様なエネルギースペクトル設定
• Geometric Biasing

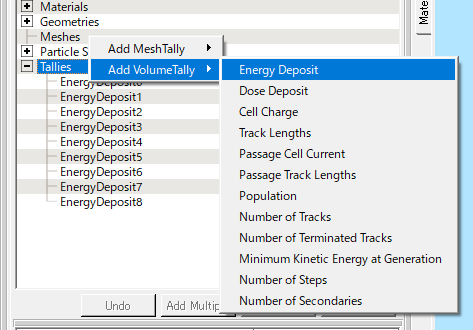

物理量の記録（スコアリング/タリー）

• Geant4における複数の記録タイプ（スコアラー/タリー）を定義
• 粒子源エネルギースペクトルタリー

シミュレーションの実行と出力

• 直観的で柔軟なユーザーインターフェースRSimComposerよりGeant4を実行
• Geant4の標準出力をログに表示
• csvファイル形式で結果を取得
• ヒストグラムの表示
• シミュレーション結果の３次元的な可視化

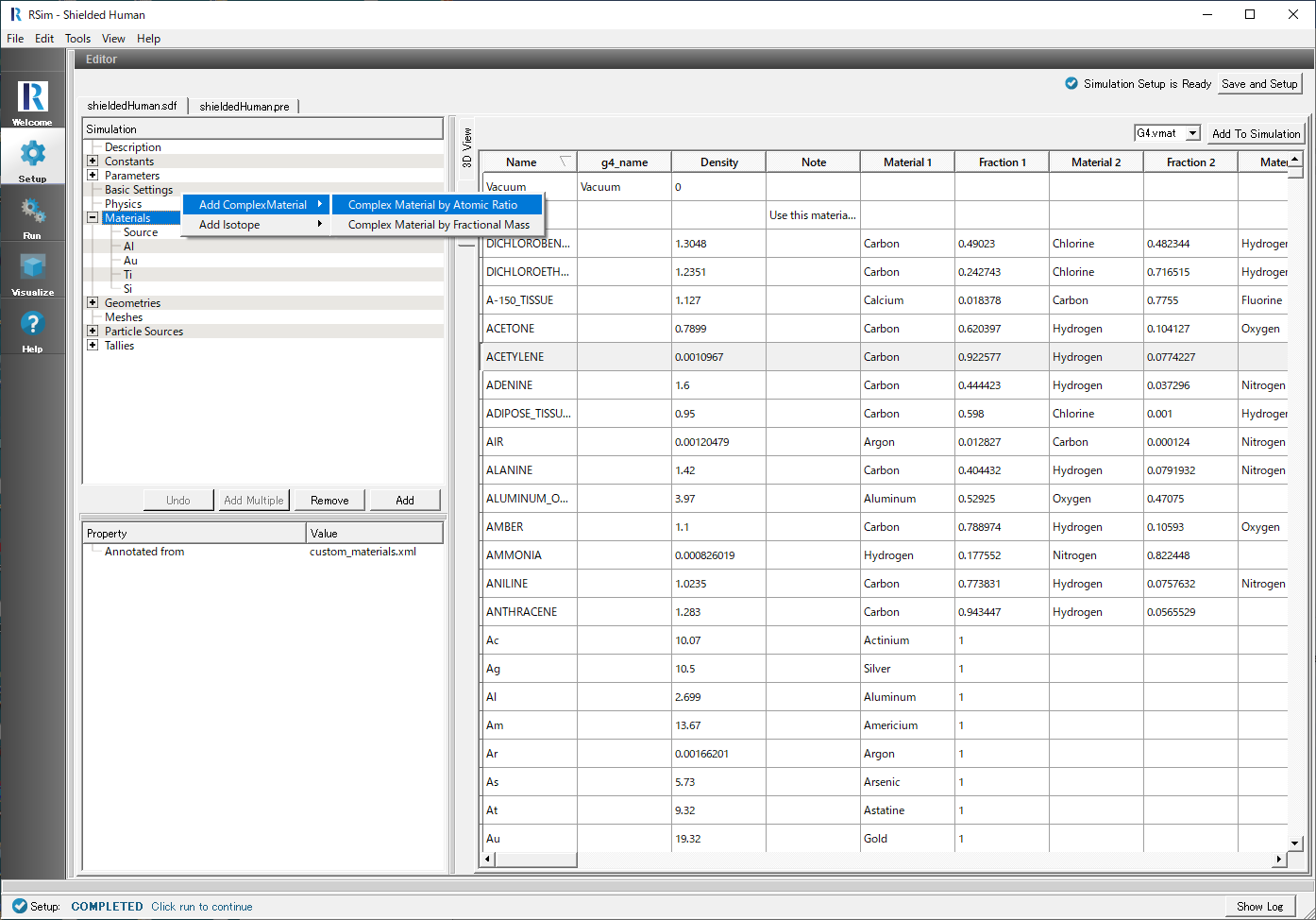

設定画面

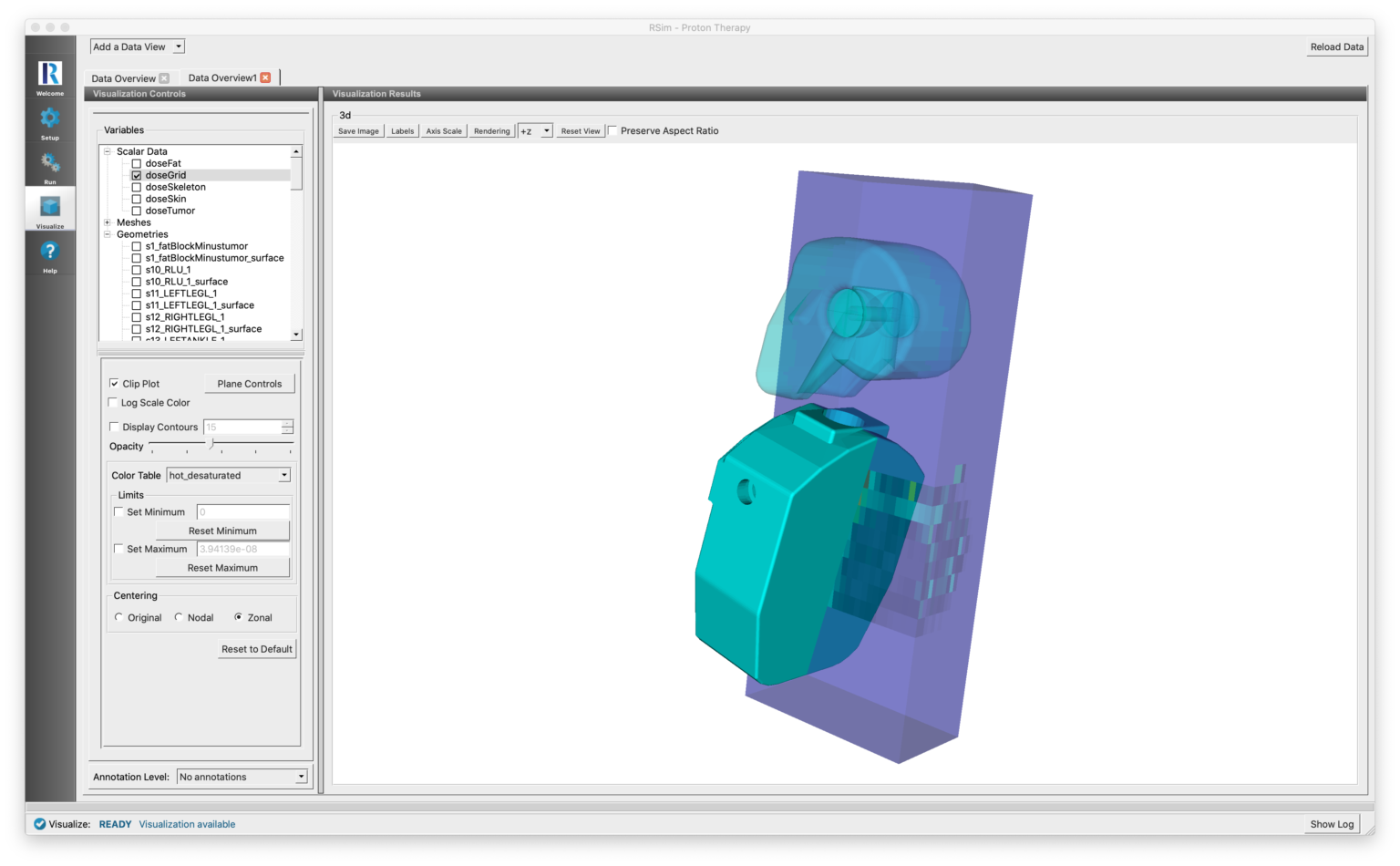

計算結果表示画面

アプリケーション

シミュレーション例

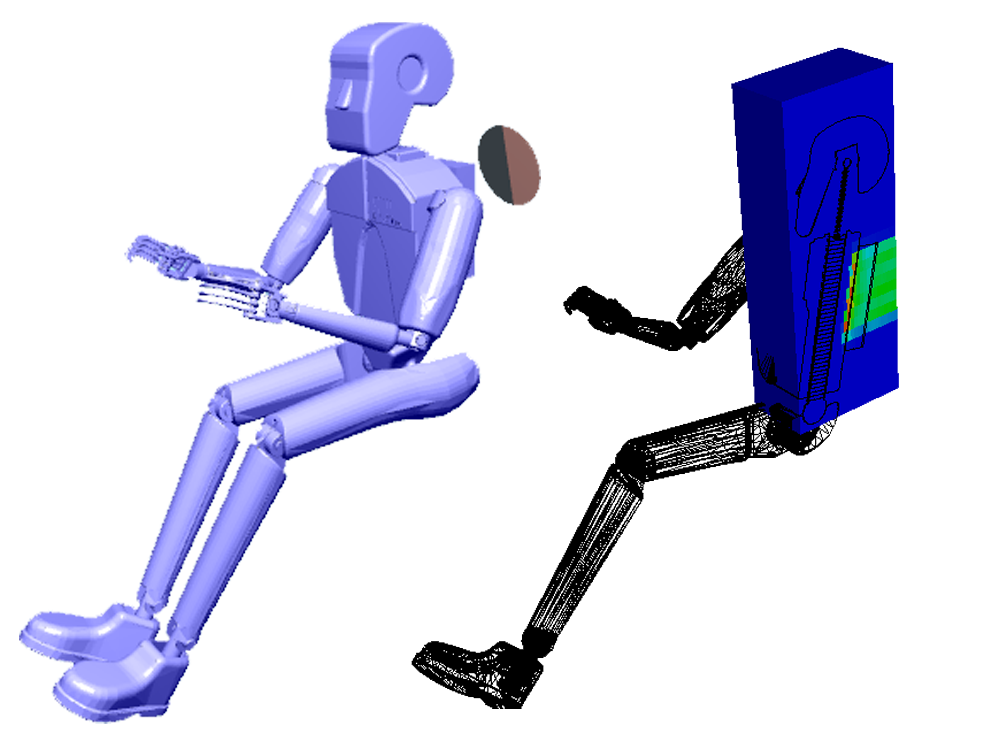

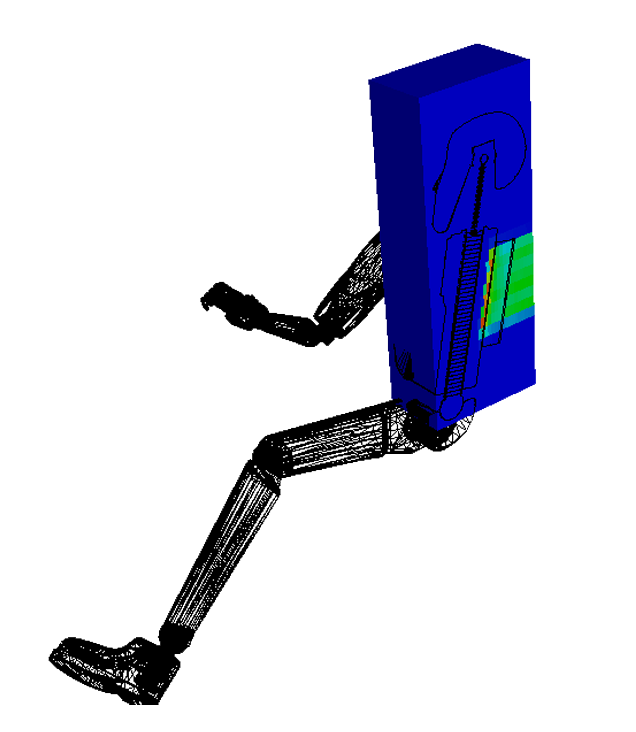

陽子線治療

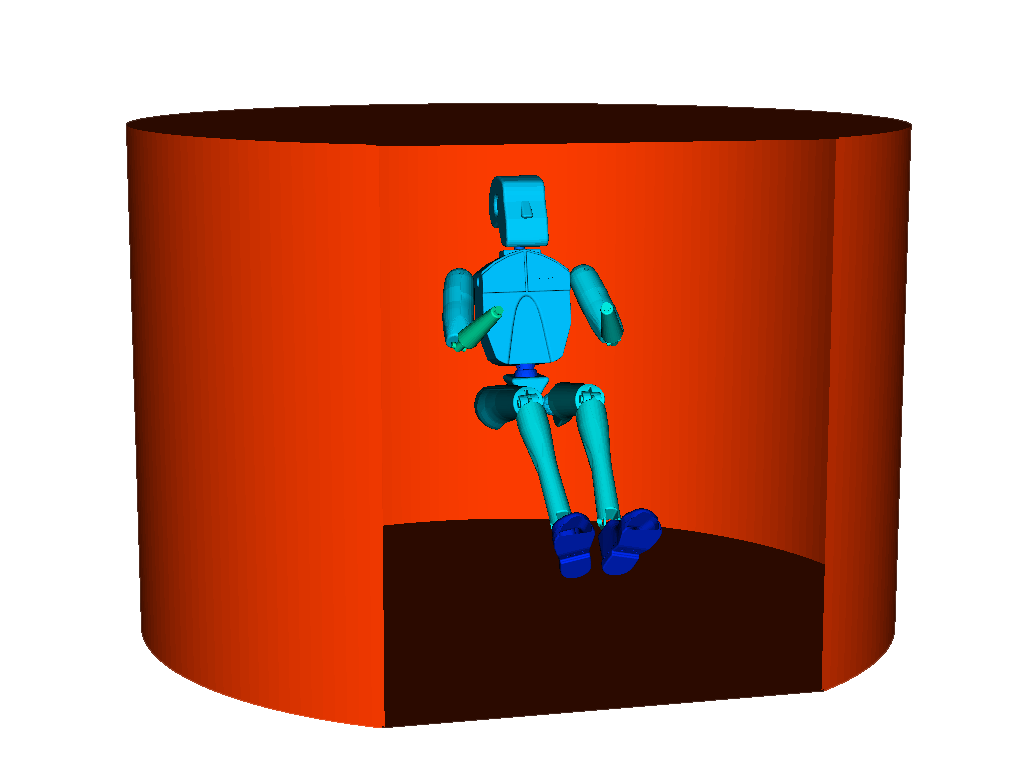

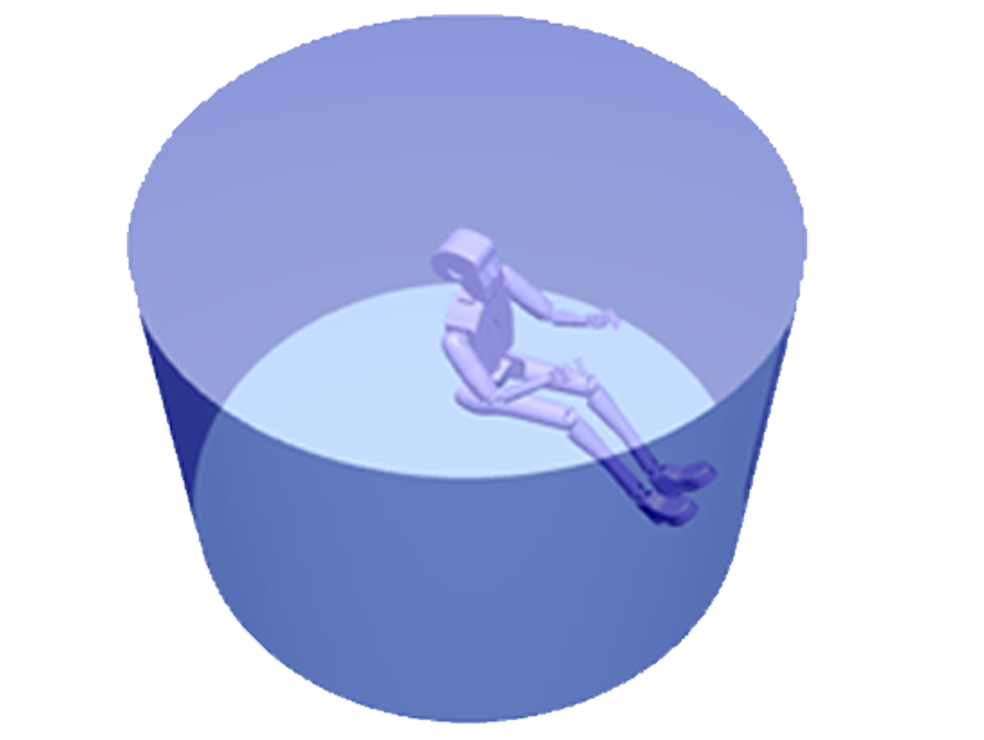

アルミニウム製円筒シールドによる遮蔽効果の計算

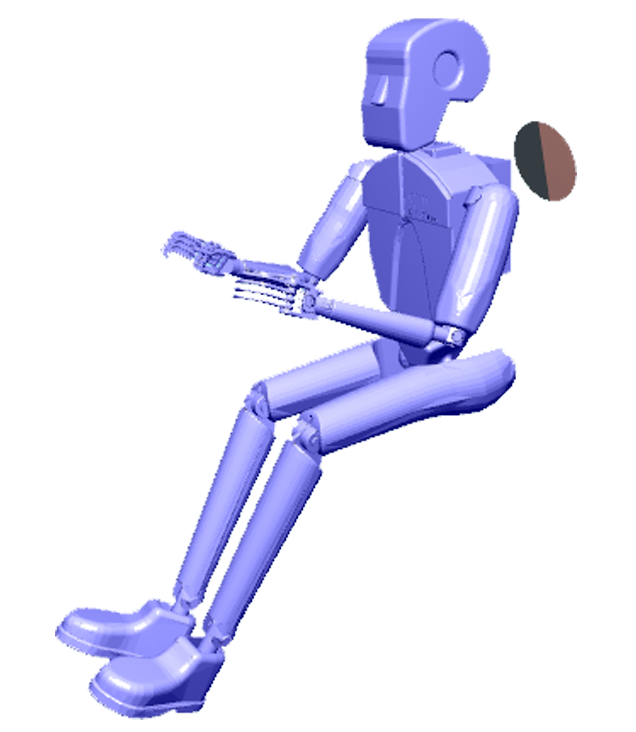

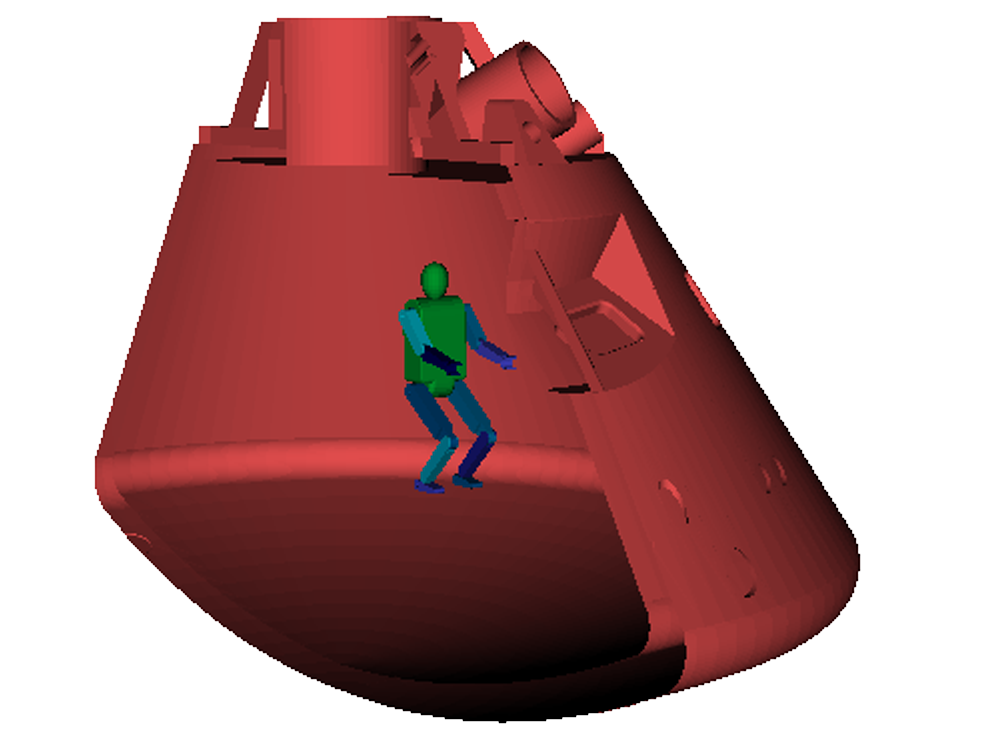

宇宙飛行士の放射線曝露

パラボラアンテナのエネルギー付与

動作環境
