Isight
プロセスの自動化と設計最適化のためのソリューション

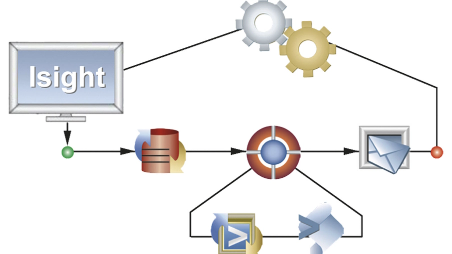

Isightは、各種CAEアプリケーション、CAD、内製コード、Excelなど と連携して解析プロセスのフローを構築し、設計空間探索を実行します。
また、自動化や最適化によって得られた多くのデータを基に各種評価指標をビジュアル化し、性能最大化と高信頼性を両立する設計を支援します。
![Isight|プロセスの自動化と設計最適化のためのソリューション Isight|プロセスの自動化と設計最適化のためのソリューション](software/img/SF12/image1.png)
特 長
プロセスの自動化

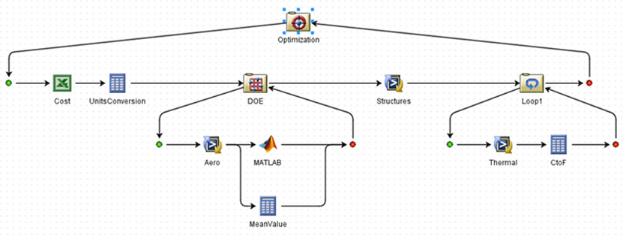

各社CAEツール、CADツール、Excelなどと連携し、階層的なプロセスを構築します。
マルチフィジックス解析や、複数の評価軸での検討プロセスを自動化することにより、検討プロセスの定型化、再利用を通じた業務効率、人為的ミスの撲滅が実現されます。
![Isight|ツールの連携により階層的なプロセスを構築 プロセスの自動化](software/img/SF12/image2.png)
・連携するApplicationコンポーネント
CATIA
CST
LS-DYNA
Dymola
Calc
SolidWorks
Abaqus
PowerFLOW
MATLAB
Excel
ANSA
ANSYS
Simcode
FMU
Script
効率的な設計空間探索・最適化
複数の設計指標とデザインパラメータからなる設計空間を効率的に探索する実験計画法(Design of Experiments:DOE)や、多様なアルゴリズムを選択可能な最適化機能を提供します。
・実験計画法
様々な設計変数(因子)が製品特性に与える影響の大小、因子間の相互関係性などを効率的に評価します。
・最適化
設定した評価値が最大(または最小)となる変数の組み合わせを探索します。
設計品質の評価
製造上のばらつき、さらには使用環境や使用条件などのばらつきを考慮し、市場で不具合を出さないロバストな設計の実現に向けて、設計上流工程での品質設計(品質のフロントローディング)をアシストします。
品質工学の手法としてメジャーなタグチメソッドとシックスシグマ(Design for Six Sigma:DFSS)をサポートしています。
・ロバスト設計例
以下のグラフにおける❶は、評価関数 f(x)の最小値となる最適解であるものの、ばらつき△xの範囲内で制約条件に抵触してしまいます。
ロバストな設計値は、△xの範囲内で 評価関数 f(x)の変動幅が少ない❷となります。
多様な分析ツール
パラメータの相関性や寄与度を視覚的に把握し、設計の指針の判断をサポートするための、多様な分析ツールを提供します。
根拠に基づいた設計と品質確保を実現します。
- 自己組織化マップ
- 2次元散布図
- モンテカルロ計算データ
- パレートプロット
活用例

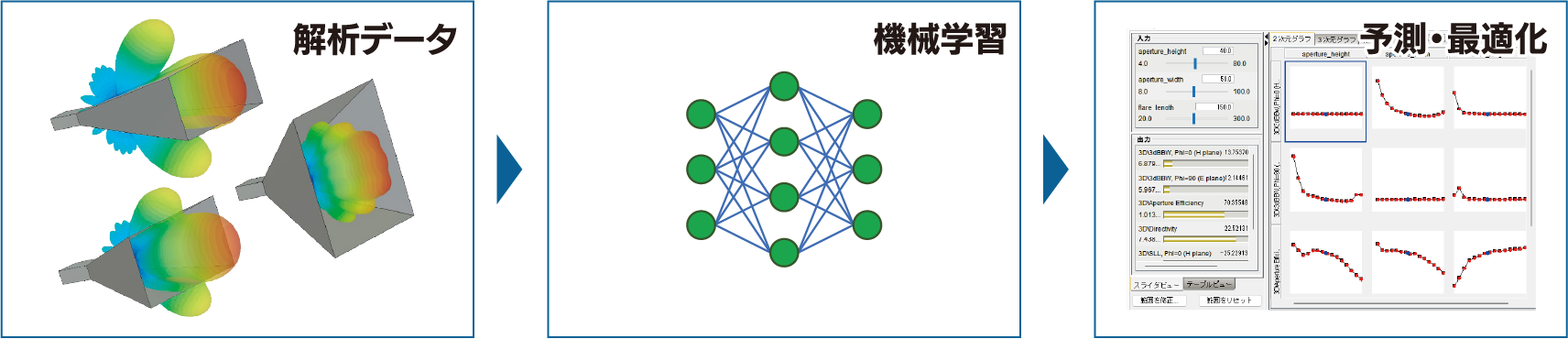

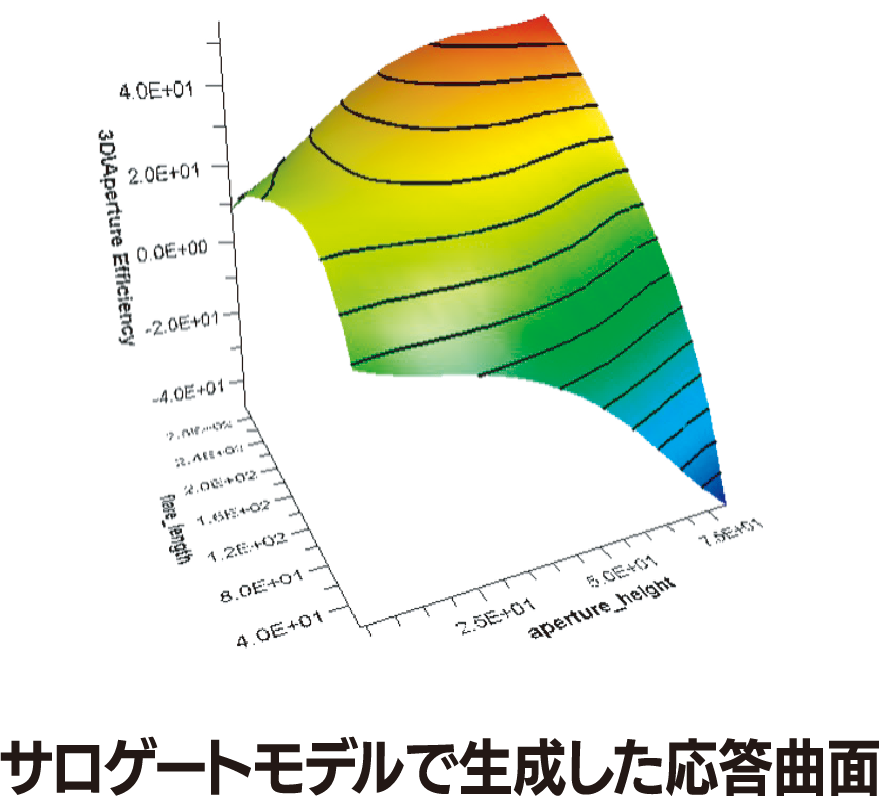

電磁界解析ソフトウェアCST Studio SuiteとIsightを連携した解析例を紹介します。
![Module](../cst/images/topics/topics109.png)
ライセンス・価格情報
Isightの価格、動作環境については以下よりお問い合わせください。
お客様のご用途に応じたライセンス構成、解析環境をご提案いたします。
Isightはダッソー・システムズの製品です。ダッソー・システムズについてはこちら
