カソード

エーイーティーは、ヒートウェーブ社のカソードを取り扱っております。

※HeatWave Labs, Inc. http://www.cathode.com
ヒートウェーブ社(米国)は、電子銃、カソード、イオン源、ヒーターなどの製造メーカーです。

ディスペンサ型カソード

ヒートウェーブ社(HeatWave Labs, Inc. )のディスペンサ型カソードは、非常に寿命が長く、大電流が得られます。電子管やマイクロ波管を始め、加速器・プラズマ装置・CRTに広く応用されています。

主な特徴

  • バリウム含浸型タングステン
  • 使用可能温度 950~1200°C
  • 10,000時間以上の動作確認
  • 3~5A⁄cm2のCWを発生
  • 放出強化コーティング剤と含浸

スタンダード ディスペンサ型カソード

  • 直径サイズ0.134インチ平面カソード
  • 断熱性Mo/Reサポート付
  • 取付け用フランジ
  • ヒーターリード1本(内部で蝋付け)
  • 半球面もしくはマイクロチップで設計可能
    (写真は101300型チップ(直径0.015インチ))
  • 1050℃の場合約4.7V、1.1A

101157型 土台付カソード

  • 直径1/2インチコイル
  • 40Aの電子電流CW
  • 60Aのパルス電子電流
  • プラズマに応用
  • 7.5ターンコイル、31180タイプ
  • 直径(1/4、3/8、1/2、5/8、3/4インチ)コイル有り

101033型 直熱ディスペンサカソード

  • 直径1/2インチコイル
  • 40Aの電子電流CW
  • 60Aのパルス電子電流
  • プラズマに応用
  • 7.5ターンコイル、31180タイプ
  • 直径(1/4、3/8、1/2、5/8、3/4インチ)コイル有り

101420型 直熱カソード

  • ヘアピンデザイン
  • バリウムディスペンサ、酸化物、Lab6、W
  • レニウム製ワイヤーサポート付

101350型 クライストロンカソード

  • SRタイプ61280 Scandate (直径3.54インチ×2.569インチ)
  • 無誘導性ヒーター
  • 1050℃の場合13.7V、36A

101381型チップエミッタ

  • 直径0.004インチ(0.1mm)チップ
  • 31182型エミッタ
  • Denka製マウント
  • LaB6交換

101437型長方形カソード

  • 1.969インチ×0.472インチ×0.787インチ(周囲)
  • 53280タイプ
  • 断熱サポート
  • ヒーター一体型
  • 平面もしくは半球面で設計
  • 無誘導性ヒーター
  • シートビームアプリケーション

101488型 マグネトロン入射銃(MIG)カソード

  • 直径3.05インチ(外径)×直径2.90インチ(内径)
  • 61282Mタイプ
  • 順方向および逆方向から断熱された電極
  • 低熱損失
  • 無誘導性ヒーター
  • 優れた均等性

六ホウ化ランタン(LaB6)を使用したカソードは、純金属カソードに比べ高い電流密度が得られます。電子顕微鏡や電子ビーム加工に使用されます。

102248型 単結晶LaB6カソード

  • 単結晶LaB6エミッタ
  • 直熱型構造
  • 直径2.0mm(102248-01型)と直径2.8mm(102248-02型)の2モデル

102170型 フランジマウント付き単結晶LaB6カソード

  • シールド⁄収束電極付きフランジ
  • 102248型装着用

ディスペンサ型やLaB6などの熱カソードと異なり、ヒーター不要のカソードです。輝度の高い電子ビームが得られます。

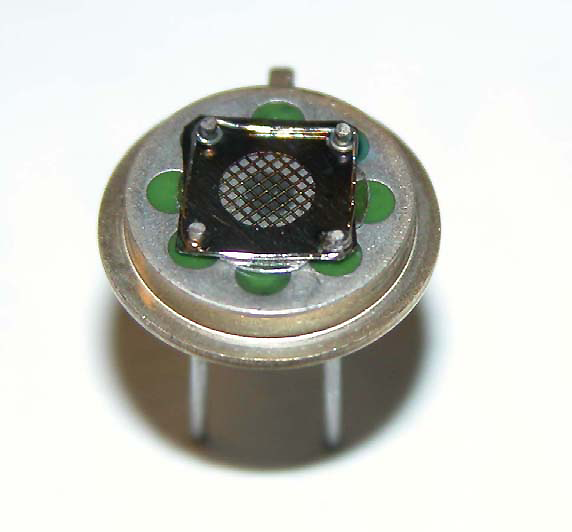

CNTカソード / グリッドアッセンブリ #111063-04


DataSheet
  • カソード直径サイズ:9.4mm
  • グリッドギャップ:45µ
  • 電界放出電流の透過効率:73%
  • 電圧(50µA):310V

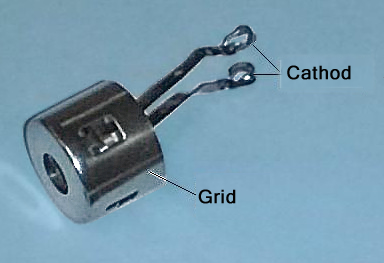

電界放出型三極管コールドカソードATC-CC


DataSheet
  • カソード直径サイズ:1/2インチ
  • 円筒形本体、円形放射領域
  • 電界放出電流の範囲:連続DCモードで5mA以下
  • 電界放出電流の透過効率:80%以下

電界放出型三極管コールドカソード ATC-HX


DataSheet
  • カソード直径サイズ:~9mm
  • 電界放出電流の範囲:100µA
  • 電界放出電流の透過効率:60%以下

その他のカソード

ヒートウェーブ社(HeatWave Labs, Inc. )はディスペンサ型カソード、LaB6カソード、電界放出型カソードだけでなく、純金属型や酸化物カソードも取り扱っております。

AEIマウントカソード

101262型
  • タングステンフィラメント
  • アニール処理された精密チップ
  • セラミック製マウント
101263型
  • 酸化バリウムエミッタ
  • 直径840ミクロンチップ
  • 低温度使用
  • セラミック製マウント
101264型
  • タンタルエミッタ
  • 直径840ミクロンチップ
  • セラミック製マウント

101420型 直熱カソード

  • ヘアピンデザイン
  • バリウムディスペンサ、酸化物、Lab6、W
  • レニウム製ワイヤーサポート付

101732型ホローカソード

101732型ホローカソード 101732型ホローカソード
  • タンタラムエミッタ
  • 外部にヒーターやシールド、留め金付きも製造可能
  • プラズマの増加や中和用に応用
  • 多様なチップ有り(オプション)
